Лестница для спуска в резервуар
Лестница в резервуар - это алюминиевая модульная лестница для спуска/подъема в резервуары, реактора, центрифуги, иное оборудования и аппараты глубиной до 42 метров.
• Применяется в процессе проведения внутреннего осмотра реакторов, баков и т.д.
• В зависимости от модификации (доработке) сфера применения лестниц значительно увеличивается (вентиляционные, лифтовые, пусковые шахты, дымоходы, хранилища, трубы, колодцы и т.д.)
• Запатентованный механизм фиксации лестниц на горловине
• Барашковое соединение частей модулей
• Секции по -1 -2 -3 метра, по согласованию с заказчиком
• Вес секции длиной два метра - 2,5 кг
• Нагрузка на лестницу - 150 - 200 кг
• Секции взаимозаменяемы
• Длина лестницы до - 30 метров
• Габаритная ширина лестницы - 300 мм (стандарт)
• Лестница может использоваться как подвесная или с упором на дно аппаратов
• Изготавливается по согласованным с заказчиком чертежам на основе ГОСТ
Производство ООО "СФЕРА"
ИЗГОТОВИМ ЛЕСТНИЦУ ПО ВАШИМ РАЗМЕРАМ
ЕЩЁ ФОТО ПО ССЫЛКЕ
Наименование |
Ширина секции 250 мм |
Ширинасекции 300 мм |
Ширина секции 350 мм |
Секция длиной 1,0 метр | 9000 |
10000 | 11000 |
Секция длиной 1,5 метр | 11000 | 13000 | 15000 |
Секция длиной 2,0 метра | 13000 | 16000 | 19000 |
Секция длиной 3,0 метра | 17000 | 20000 | 23000 |
Головная фиксирующая часть | 12000 | 12000 | 12000 |
Головная часть для лестниц 20 и болеет метров | 15000 | 15000 | 15000 |
Лестница для спуска в резервуар ЛРМ - Н=10 | |||
Лестница для спуска в резервуар ЛРМ - Н=20 | |||
Лестница для спуска в резервуар ЛРМ - Н=30 |

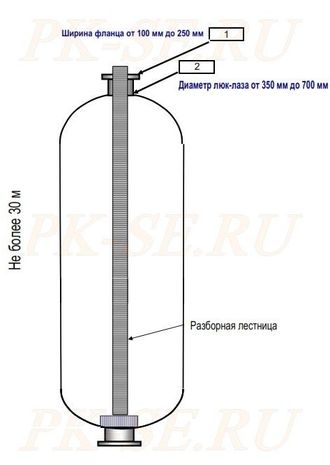

При диаметре лаза 350 мм - габаритная ширина лестницы 250 мм (не стандарт)
При диаметре лаза от 450 мм - габаритная ширина лестницы 300 мм (стандарт)
Лестницы могут быть опираемые на дно (стандарт) или подвесные (не стандарт)
Устройство

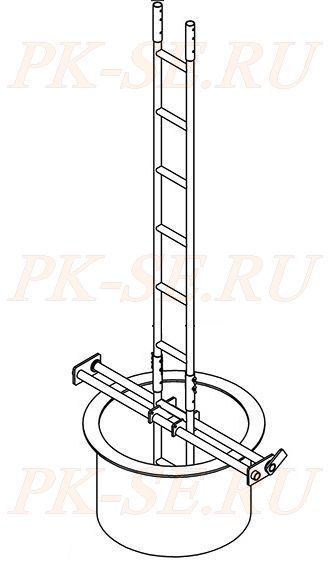

Лестница для спуска в резервуар представляет собой сварную конструкцию, состоящую из лестничных секций одинаковой длины и устройства крепления лестницы на горловине резервуара. Секции лестницы взаимозаменяемы. Вся конструкция изготовлена из алюминиевых сплавов. Во избежание соскальзывания устройства крепления относительно горловины, предусмотрено его крепление к горловине при помощи цепей, карабинов и скоб.
Принцип работы
Для опускания/поднятия лестницы повернуть крючки. Секции соединяются с предыдущей секцией по мере опускания с помощью барашковых винтов с гайками. Во избежание раскачивания лестницы, возможно её касание ко дну резервуара. По достижении необходимой длины лестницы устройство крепления перед началом спуска по ней человека должно быть зафиксировано на горловине при помощи цепей в целях безопасности. Перед спуском человека по лестнице необходимо убедиться в надежности фиксации конструкции относительно горловины резервуара.
Указание мер безопасности
При производстве работ необходимо:
- соблюдать правила техники безопасности;
- производить визуальный осмотр всей конструкции перед каждым проведением работ;
- не допускать обледенение ступеней и устройства крепления лестницы;
- следить за состоянием барашковых винтов и гаек, и при необходимости произвести их замену;
- работать в исправной спецодежде с плотно прилегающими к кистям рук рукавами и в сухой, не
замасленной обуви с подошвой, не имеющей скольжения(желательно резиновой);
- обязательно использование монтажного пояса, прикрепленного к страховочному стропу;
- производить обязательную фиксацию устройства крепления лестницы к горловине;
- опускание и(или) подъем лестницы должны осуществлять два человека;
- недопустимо находиться на лестнице более 1 человека.
Запрещается работать при каких-либо неисправностях лестницы:
- при замасленных или заледенелых ступенях;
- если лестница на прошла своевременного освидетельствования;
- без фиксации конструкции относительно горловины резервуара;
- при видимых или обнаруженных дефектах конструкции(трещины, отсутствие или неисправность винтов и
прочих элементов).
При работе на лестнице запрещается:
- нагружать сверх допустимой нагрузки;
- раскачиваться при подъеме/спуске;
- пользоваться не по назначению;
- опирать нижнюю секцию лестницы на дно резервуара;
- работать без монтажного пояса.
Изготовитель удостоверяет следующее:
Лестница для спуска в резервуар соответствует эскизу Заказчика и рабочим чертежам.
Испытания статической нагрузкой. Продолжительность испытания 60 минут.
Завод-изготовитель оставляет за собой право в одностороннем порядке вносить несущественные изменения во внешний вид конструкции с целью улучшения технических возможностей при эксплуатации.
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Установленный срок службы – не менее 5 лет с момента ввода в эксплуатацию.
Тетива, ступени, соединительные стаканы секции лестницы – Алюминиевый сплав АМГ-6
Устройство крепления лестницы – Алюминиевый сплав АМГ-6
Уточнить стоимость и условия поставки, отправьте запрос на 2488805@list.ru тел 8-800-250-12-27
