Лестница приставная ЛПНС-2К-7
ЛПНС лестница на контактную сеть
ЛПНС лестница на контактную сеть
ЛПНС лестница на контактную сеть
Лестница стеклопластиковая двухсекционная ЛПНС-2К-7

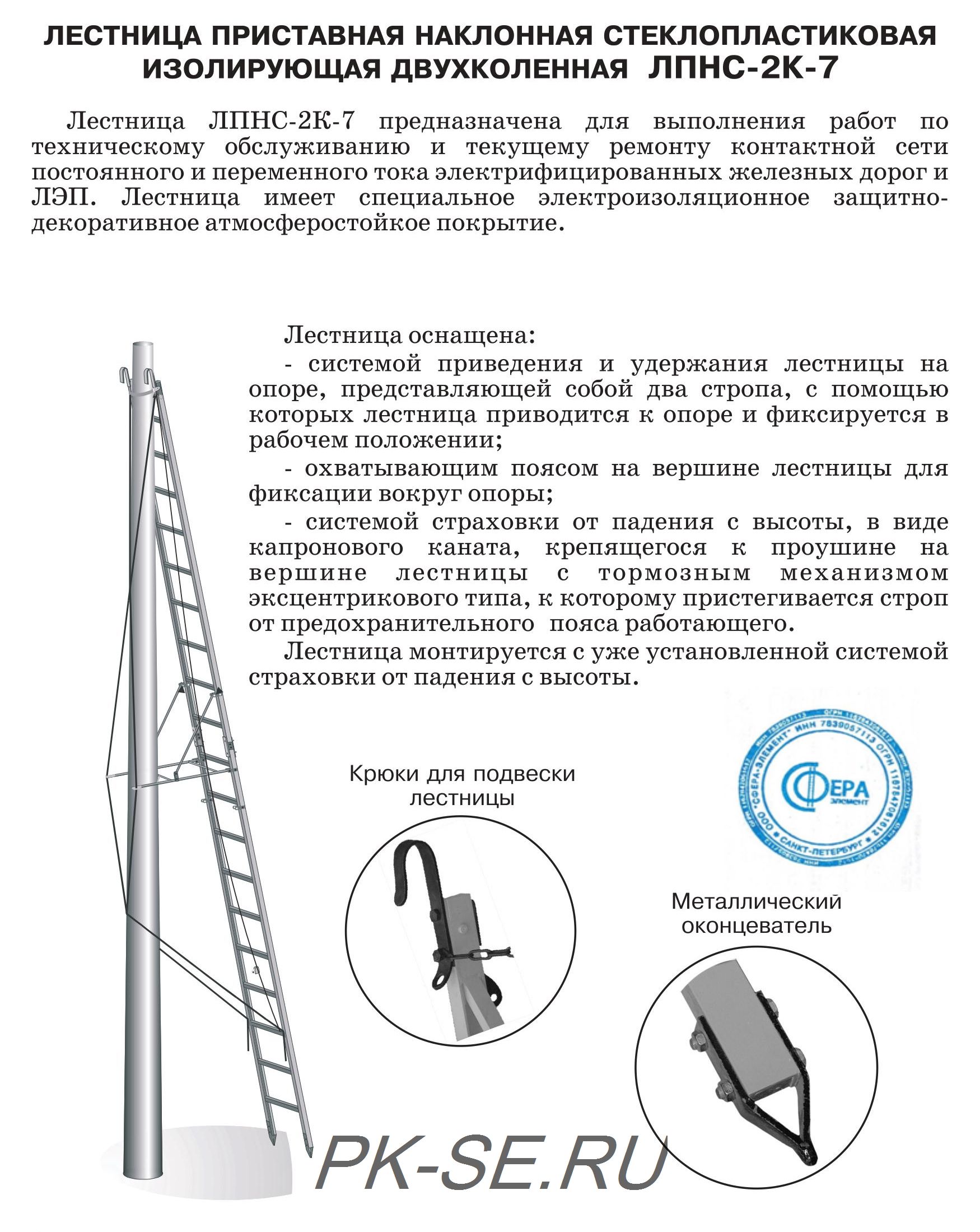

Лестница приставная наклонная стеклопластиковая изолирующая двухколенная ЛПНС-2К-7 (на опоры контактной сети жд)

ПК-Сервис

Лестница ЛПНС-2К-7 предназначена для проведения работ на опорах контактной сети ЖД (железных догог). Наклонная, двухколенная, с промежуточным упором, системой фиксации лестницы к опоре и страховочным приспособлением от падения с высоты. Длина 7 м. Соответствует требованиям ТУ и ГОСТ.

• Лестница ЛПНС-2К-7 предназначена для выполнения работ по техническому обслуживанию и текущему ремонту контактной сети постоянного и переменного тока электрифицированных железных дорог и ЛЭП.

• Лестница имеет специальное электроизоляционное защитно-декоративное атмосферостойкое покрытие.



Лестница на контактную сеть ЛПНС-2К-7



Стоимость уточняйте !

Лестница электроизоляционная диэлектрическая ЛПНС-2к-7

 Лестница стеклопластиковая двухсекционная ЛПНС-2К-7

Лестница на опоры контактной сети ЛПНС-2К-7



Основные параметры лестницы: Значения
- длина лестницы в сборке, мм 7200
- ширина лестницы вверху, мм 320
- ширина лестницы внизу , мм 530
- расстояние между ступеньками, мм 300
- высота нижней ступеньки от уровня установки (земли), мм 400

- транспортные габариты, мм

3700 х 530 х 100
- масса лестницы, кг 43

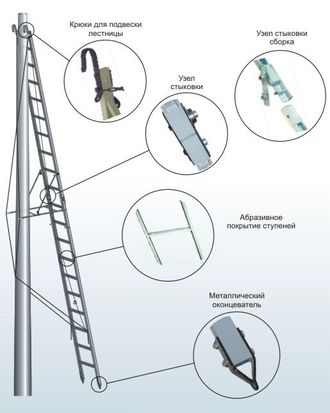

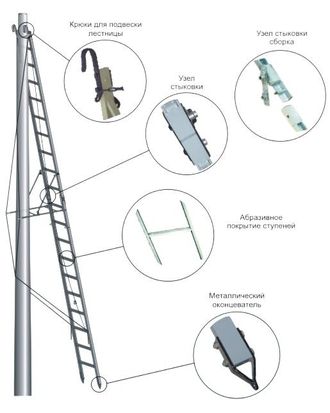

• Лестница состоит из двух лестничных секций, соединяемых между собой надежным узлом стыковки.

• Для удобства эксплуатации, конструкция узла стыковки выполнена без съемных частей. Все операции по сборке-разборке производятся гаечным ключом 17х19.

• Рабочие поверхности ступеней имеют покрытие, предотвращающее соскальзывание подошвы обуви работающего.

• Нижние концы одного из колен лестницы оснащены металлическими оконцевателями, исключающими проскальзывание лестницы по грунту.

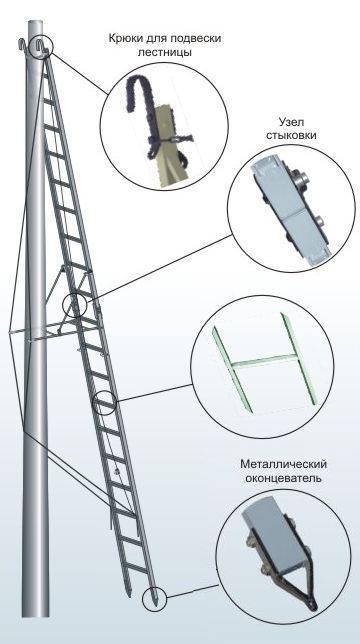

• На вершине лестницы установлены крюки для завешивания на элементы конструкции контактной сети.

• Верхнее колено лестницы может использоваться в качестве одноколенной приставной лестницы длиной 3,5 метров. При этом, на место крепления стыковочного узла устанавливаются дополнительные оконцеватели, входящие в комплект поставки.


Лестница оснащена:
- системой приведения и удержания лестницы на опоре, представляющей собой два стропа, с помощью которых лестница приводится к опоре и фиксируется в рабочем положении;
- системой страховки от падения с высоты, в виде капронового каната, крепящийся к проушине на вершине лестницы с тормозным механизмом эксцентрикового типа, к которому пристегивается строп от страховочного пояса работающего. Лестница монтируется с уже установленной системой страховки от падения с высоты;
- охватывающим поясом на вершине лестницы для фиксации вокруг опоры.


Последовательность установки лестницы ЛПНС-2К-7:
1. Сборка лестницы с помощью узла стыковки.
2. Установка на лестницу системы приведения и системы страховки от падения с высоты.
3. Установка и фиксация лестницы на опоре.
4. Подъем на опору с пристегнутым страховочным поясом с установкой и фиксацией охватывающего ремня. Общее время монтажа двумя работающими составляет 3 - 4 мин.


Комплект поставки:

Колено нижнее с оконцевателями;
Колено верхнее с крюками;
Страховочное приспособление, включающее:
 а) канат страховочный с ловителем;
 б) канат охватывающий - 2 шт.;
 в) пояс охватывающий;
Оконцеватели съемные - 2 шт.;
Сумка ЗИП;
Паспорт и инструкция по монтажу и эксплуатации .


Характеристики лестница ЛПНС-2К-7:

1

Материал тетив лестницы и их покрытие

Стеклопластик открытого профиля (П-образный швеллер) электроизоляционный, поверхность которого покрыта атмосферостойким  электроизоляционным лаком КО-921, ГОСТ 16508-70

2

Механизм соединения секций лестницы ЛПНС-2К-7.  Лестница может трансформироваться в стремянку 3,2 м

Зубчатые поворотные узлы (транформеры), приводимые в зацепление фиксатором, который позволяет изменять угол наклона лестничных элементов друг относительно друга в диапазоне от 180 º до 0 º с шагом 15 º

3

Ступени лестницы изготовлены с противоскользящими ребрами

Трапециевидная (трехсторонняя) стеклопластиковая  ступень с рифлением с двух сторон для противоскольжения обуви работающего. Изготавливается в заводских условиях  специально под открытый швеллерообразный профиль тетив.

4

Исполнение основания и вершины лестницы

Нижняя секция основания лестницы имеет металлические оконцеватели,  в средней части – металлический упор на столб, вершина лестницы оснащена металлическими крюками и провисом

 5

В комплект поставки входят:

- лестница ЛПНС-2К-7– 1 шт;

- пояс охватывающий – 1 шт;

- канат страховочный диаметром 10-12 мм длиной 6,6 м с ловителем и карабинами – 1 шт;                                                                              - канат поддерживающий, капроновый для приведения и удержания лестницы на опоре, диаметром 6 мм, длиной 7 м – 2 шт;

набор деталей крепления основания –1шт;                                        - паспорт;

 - сертификат соответствия, сертификат ISO;

 - протоколы электрических и механических испытаний;

 - сумка.

6

Номинальная нагрузка на ступень (лестницу),  кг

160

5

Номинальная нагрузка на тетиву, кг

200





Уточнить стоимость и условия поставки, отправьте запрос на 2488805@list.ru тел 8-800-250-12-27
