Люлька для подкрановых путей Л-1

СФЕРА

Люлька для обслуживания подкрановых путей. Люлька для ремонта на монорельс.
Люлька для ремонта и обслуживания осветительной техники, токоподводящих путей и надземных крановых путей подвесных кранов, далее люлька «Л – 1 – 120 » предназначена для размещения рабочих и материалов в зоне проведения ремонта и монтажа осветительной техники и токоподводящих путей внутри жилых, общественных и промышленных зданий или строений. В основании площадки находятся крепления, позволяющие перемещать ее на нужную высоту с помощью погрузчика и производить работы без закрепления люльки на монорельсе.

Люлька для обслуживания подкрановых путей. Люлька для ремонта на монорельс.

 – два ловителя

 – подхваты для вил погрузчика

 – два механизма передвижения

 – калитка-лестница  – калитка-дверь

 – резиновое изолирующее покрытие пола

 – дополнительно: порошковая окраска

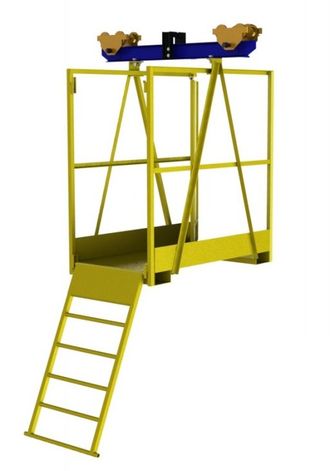

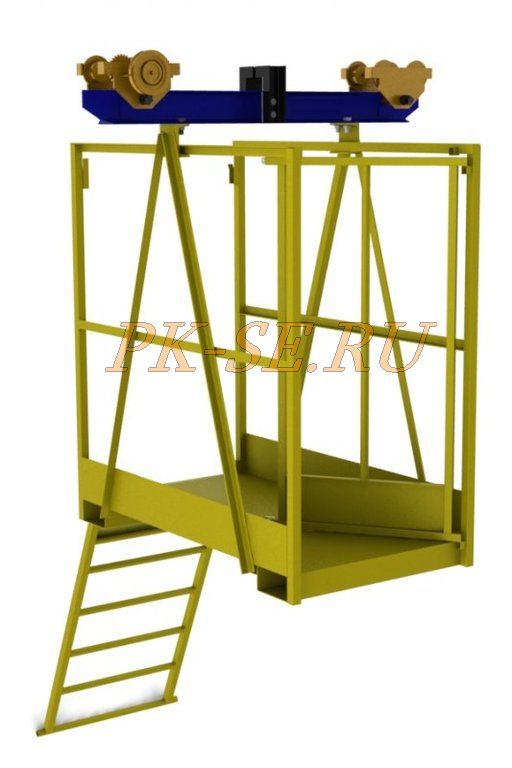

Люлька Л-1, Люлька Л-2 для производств, где есть кран-балка или другой монорельс.


Используются во время ремонта и обслуживания осветительной техники, токоподводящих путей и надземных крановых путей подвесных кранов.

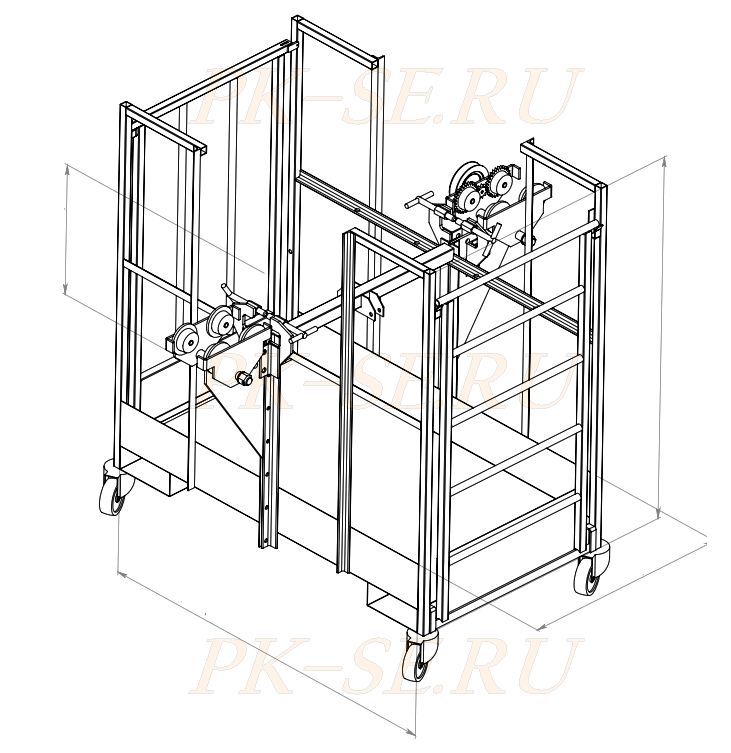

Люлька Л-1 состоит из рамы с рабочей площадкой, механизмов передвижения и ловителей.
На верхней раме люльки расположены два цепных механизма передвижения: приводной и холостой, предназначенные для перемещения люльки по монорельсу. А также два ловителя, наличие которых обязательно на случай срыва телеги при эксплуатации. Люлька оснащена двумя стопорящими устройствами предотвращающими передвижения люльки при входе рабочего в нее и проведении работ. Стопорящие устройства, состоящие из пластины и винта с рым-гайкой, закреплены на телеге с двух сторон. Приводятся в действие путем вращения рым-гайки, за счет чего винт поднимается вверх до прижатия пластины с монорельсом (верхнее положение стопорящего устройства). Путем вращения в противоположном направлении винт опускается вниз таким образом, чтобы пластина не касалась монорельса и не препятствовала передвижению механизмов (нижнее положение стопорящего устройства). Рама люльки представляет собой сварную металлическую конструкцию, внутри которой находиться рабочая площадка. С одной стороны рама имеет дверцу, предназначенную для входа внутрь люльки.

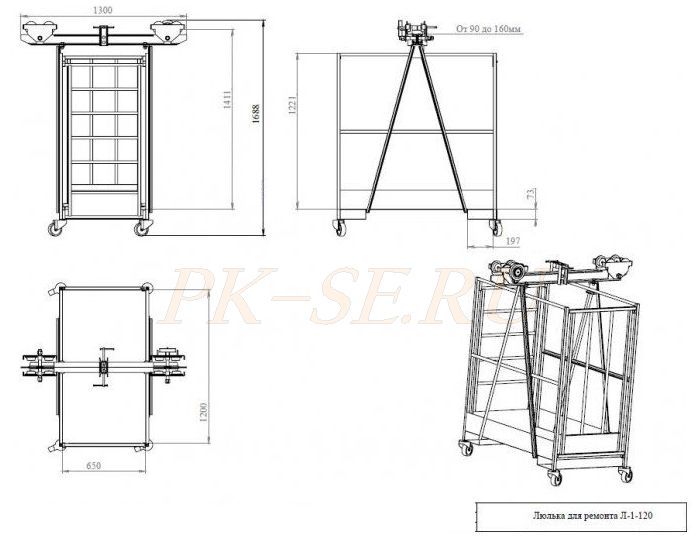

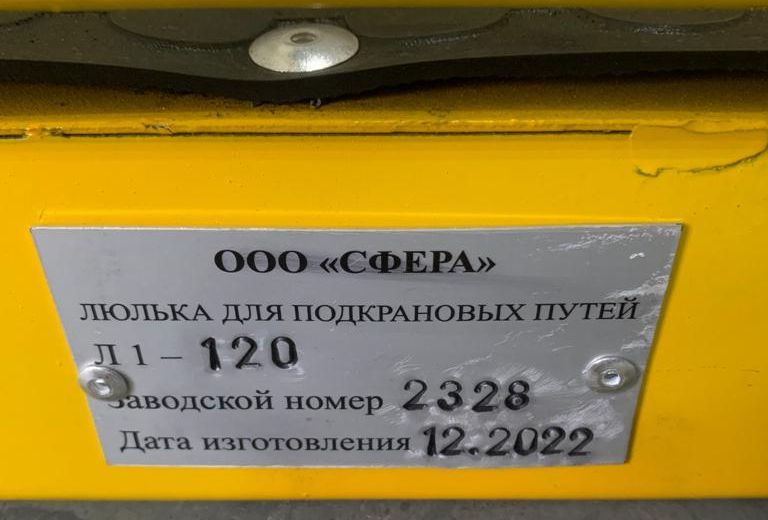

Люлька Л-1-120

Технические характеристики


Люлька для обслуживания подкрановых путей. Люлька для ремонта на монорельс.Люлька Л-1-120

Транспортные  габариты , ДхШхВ, мм

 1250 х 700 х 1400

Вес, кг - 95

Грузоподъемность, кг

120

Габариты max, мм

    - высота, Н

1688

    - база, В

680

    - Высота ограждения

1221

Габаритные размеры телеги

   - база


   - ширина, В1

1300

Размеры рабочего настила

   - ширина

1200

   - длина

650

Ширина балки крана, мм

68-100

Высота балки крана, мм

100-482

Масса, не более, кг

95

Вместимость чел., не более

1

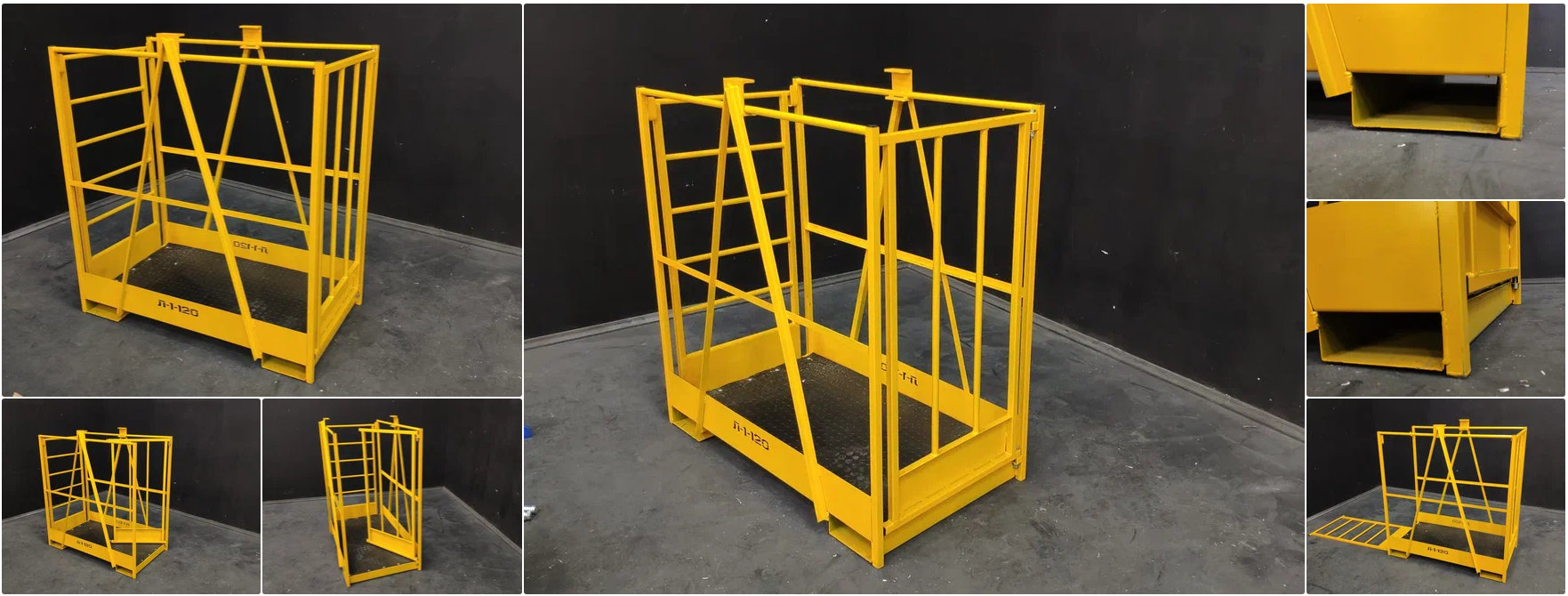

Люлька Л-2 грузоподъемностью 200 кг. предназначена для размещения двух рабочих и материалов для ремонта и обслуживания путей подвесного крана, осветительных приборов помещения. Конструкция люльки представляет собой сварную металлическую конструкцию, на которой расположены: рабочая площадка с внутренними размерами 1200х700 мм, два механизма передвижения, где один холостой, а второй приводится в движение с помощью цепного устройства. А так же два ловителя и дверной проем (калитка) для захода и выхода людей с рабочей площадки люльки. Для удобства установки люльки на кран в основании площадки находятся два подхвата, позволяющие поднимать ее на нужную высоту с помощью погрузчика, а также с помощью него перемещать люльку по помещению. Если есть возможность, то можно производить работы с самого погрузчика, не подвешивая люльку за крановое устройство.

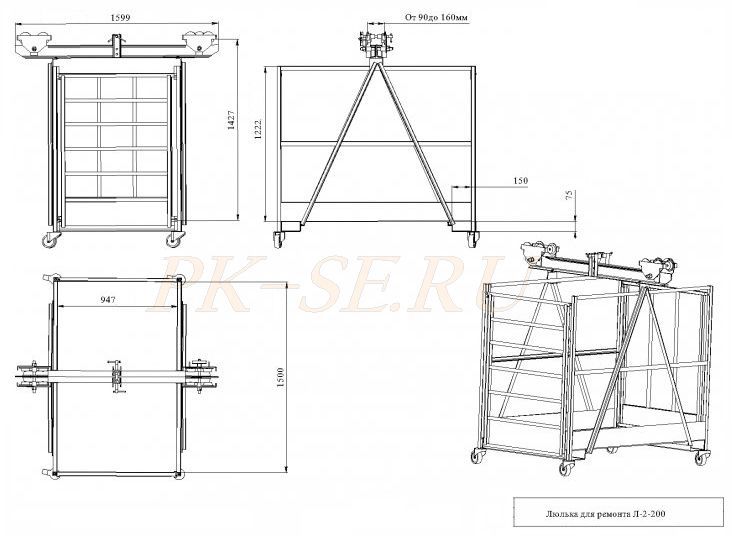

Люлька Л-2-200 Технические характеристики


Люлька для обслуживания подкрановых путей. Люлька для ремонта на монорельс.

Люлька Л-2-200

Транспортные  габариты , ДхШхВ, мм

1550 х 1000 х 1400

Вес, кг - 155

Грузоподъемность, кг 200
Габариты max, мм
   - Высота, Н 1600
   - База, В 950
   - Высота ограждения  1222
Габаритные размеры телеги
   - База
   - Ширина, В1 1600
Размеры рабочего настила
   - Ширина 1500
   - Длина 950
Ширина балки крана, мм 68-100
Высота балки крана, мм 100-482
Масса, не более, кг 150
Вместимость, чел., не более 2






Изготовление ЛЮЛЕК по чертежам, размерам заказчика

Люлька для обслуживания подкрановых путей. Люлька для ремонта на монорельс.           Люлька для обслуживания подкрановых путей. Люлька для ремонта на монорельс.  Изготовление ЛЮЛЕК по чертежам, размерам заказчика


Уточнить стоимость и условия поставки, отправьте запрос на 2488805@list.ru тел 8-800-250-12-27
