Мостик переходной МП
Мостик переходной для нефтеналивных эстакад "Серия МП"
Назначение и применение мостика переходного
Мостик переходной предназначен для безопасного и комфортного доступа обслуживающего персонала в рабочую зону автоцистерн , жд цистерны с эстакады или площадки обслуживания, для проведения необходимых работ.
Устройство и принцип работы

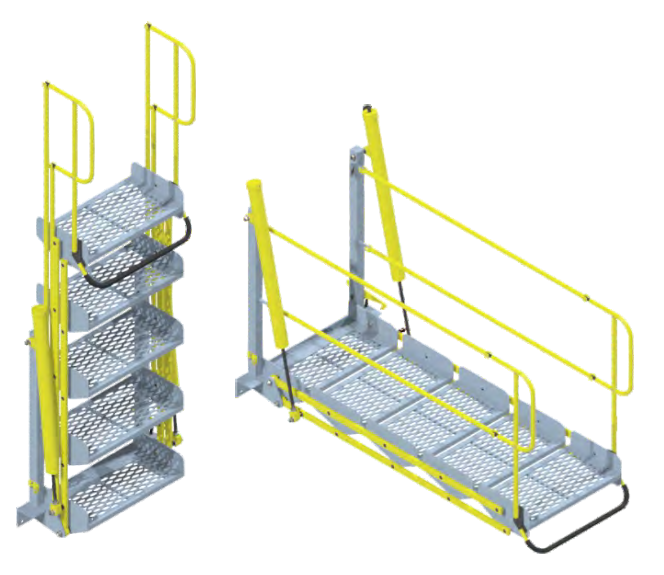

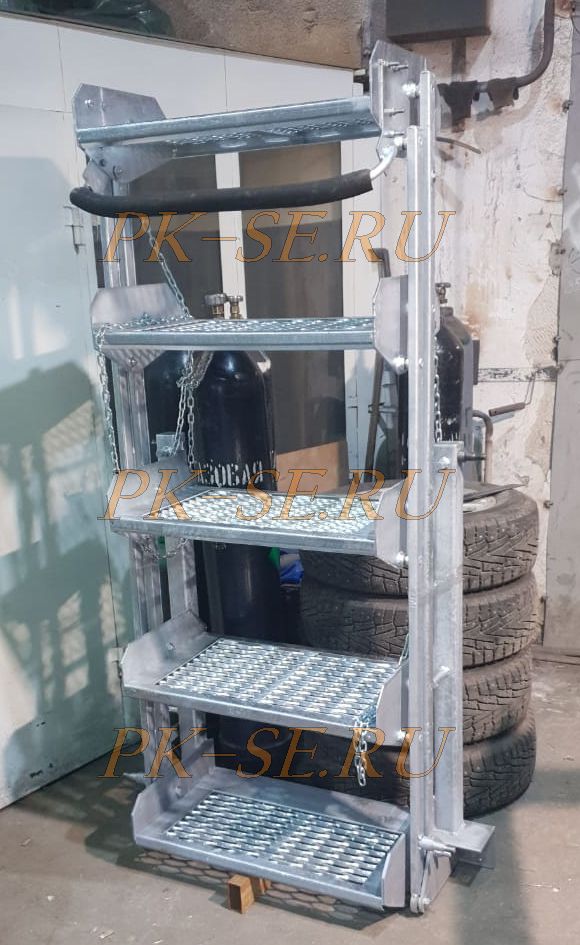

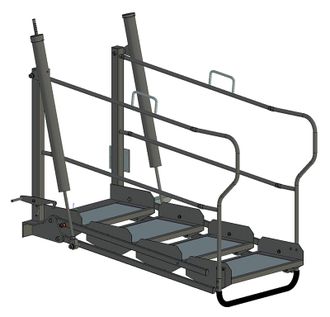

Мостик переходной являет собой конструкцию, состоящую из параллельно установленных двойных направляющих реек с шарнирно закрепленными на них ориентируемыми ступенями. Благодаря шарнирным узлам крепления и сдвоенным направляющим, ступени мостика всегда остаются в горизонтальном положении.

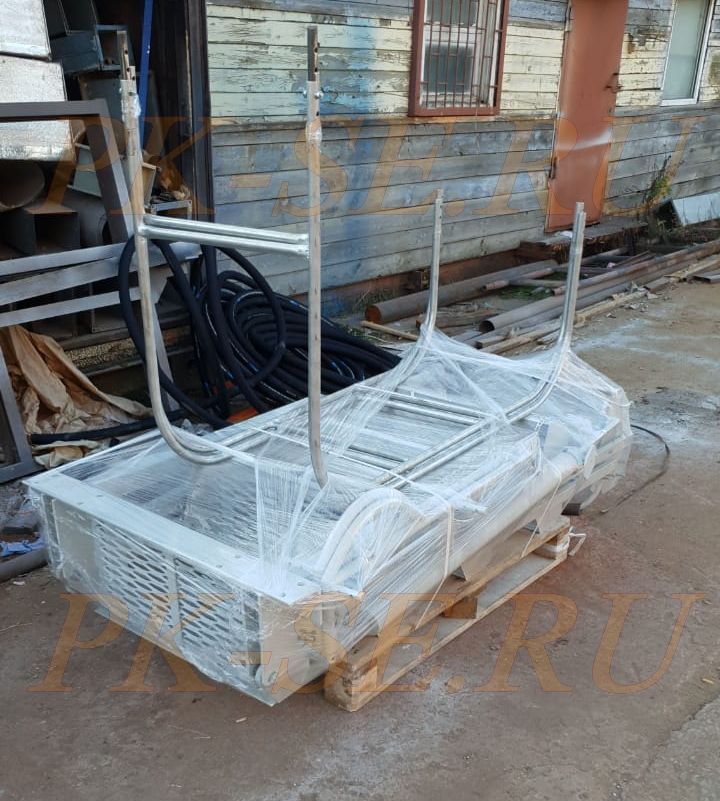

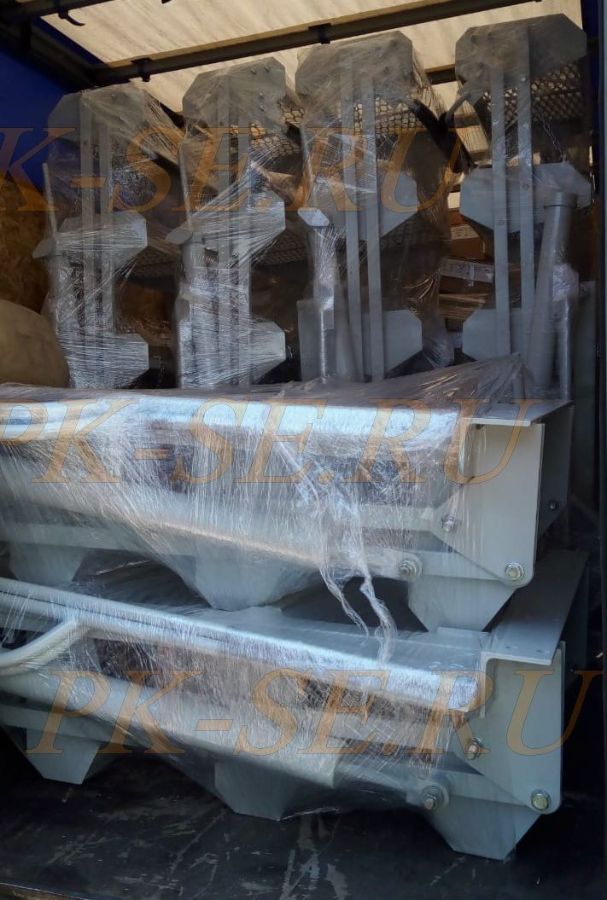

Транспортные габариты и вес
– Мостик МП-3 - 1660х1100х430 мм, вес - 130 кг.
– Мостик МП-4 - 1700х1100х430 мм, вес - 150 кг.
– Мостик МП-5 - 1920х1100х430 мм, вес - 170 кг.

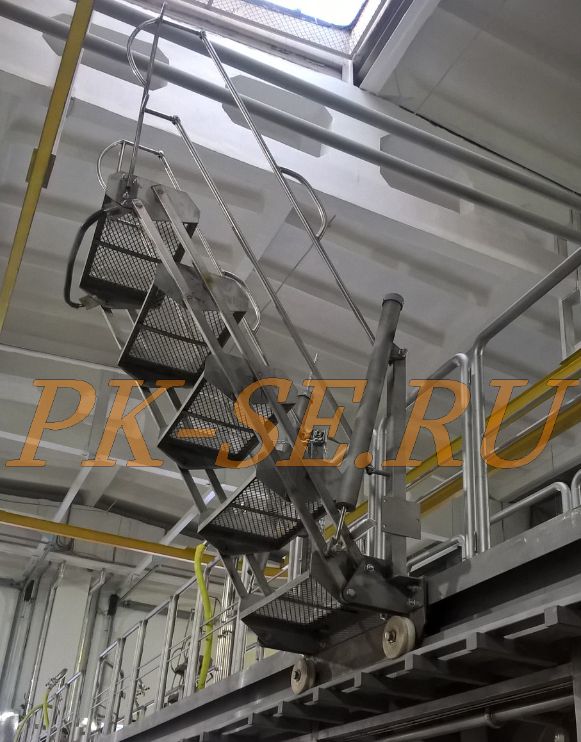

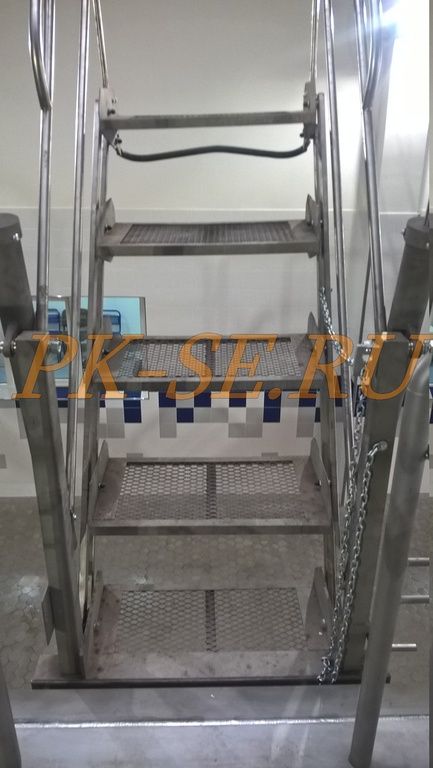

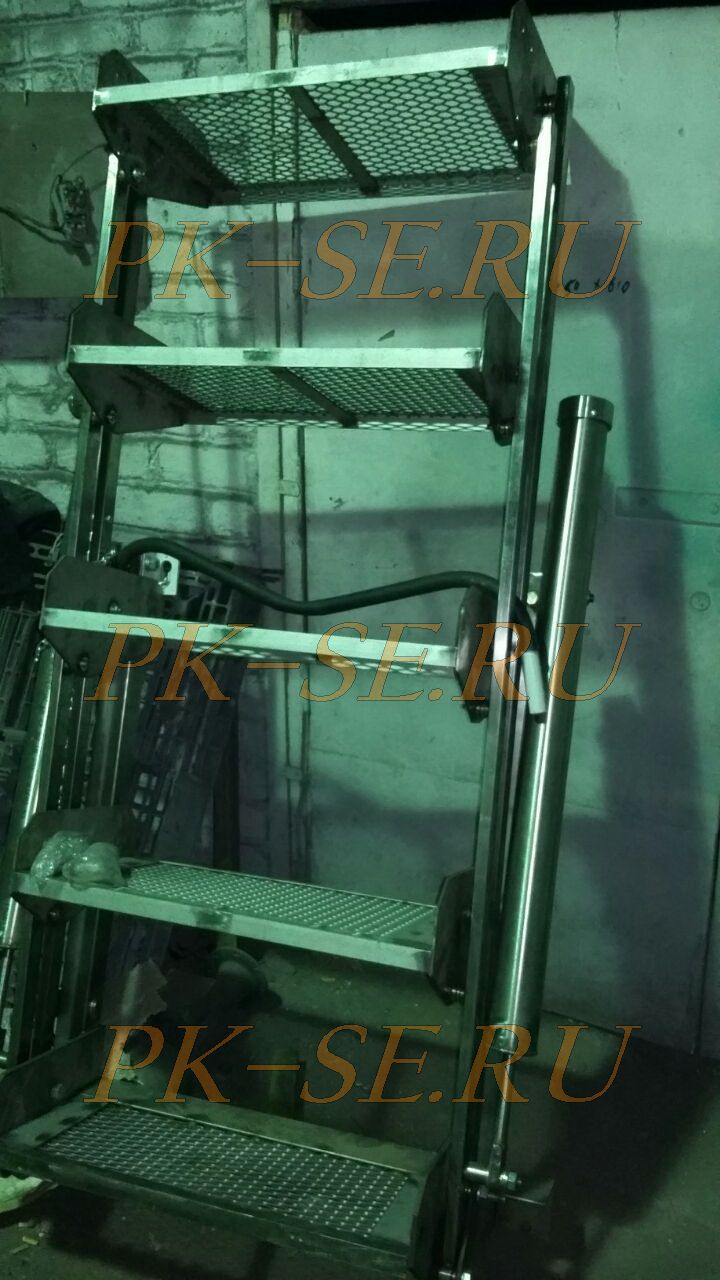

Переходные мостики из "нержавейки"
– Мостик со ступенями МП-3-НЖ (нерж)
– Мостик со ступенями МП-4-НЖ (нерж)
– Мостик со ступенями МП-5-НЖ (нерж)

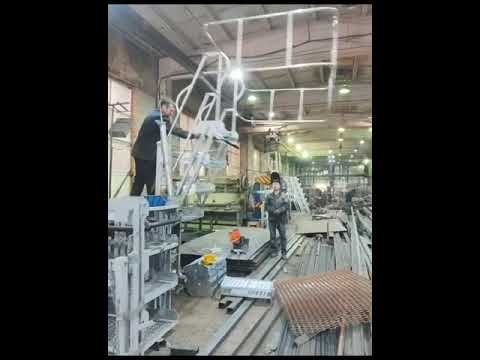

Производство ООО "СФЕРА"

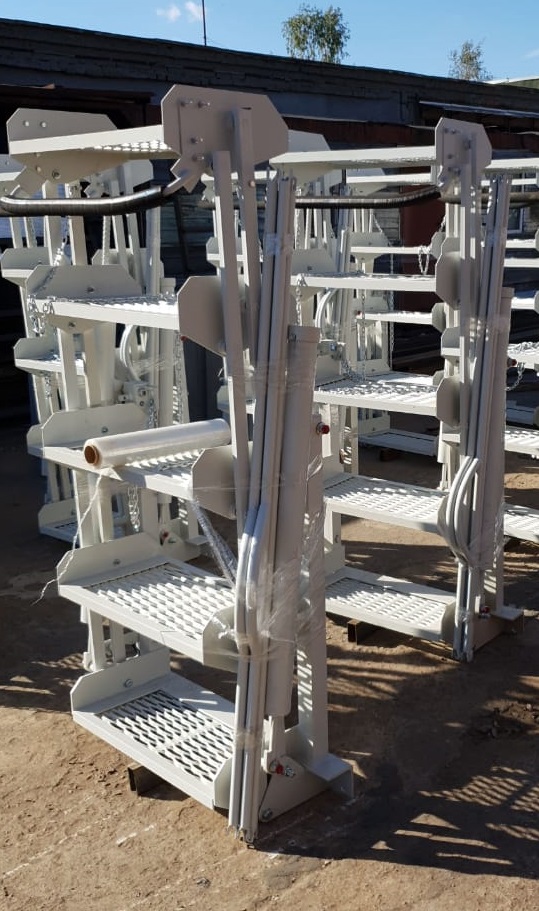

Мостик переходной МП (СФЕРА)
- Материал каркаса, направляющих, ступенек - Сталь 3 / 09г2с (для севера) / Нержавейка.
- Настил ступеней просечно-вытяжной лист ПВЛ / стальная решетка.
- Материал дополнительных ограждений, кольцо безопасности - алюминий Амг5М.
- Покрытие - Эмаль / Горячее цинкование / Порошковая покраска / Комбинированное.
- Нагрузка на трап при условии отсутствия опирания на цистерну - 150 кг.
- Опорная часть П-образная, обрезиненная.

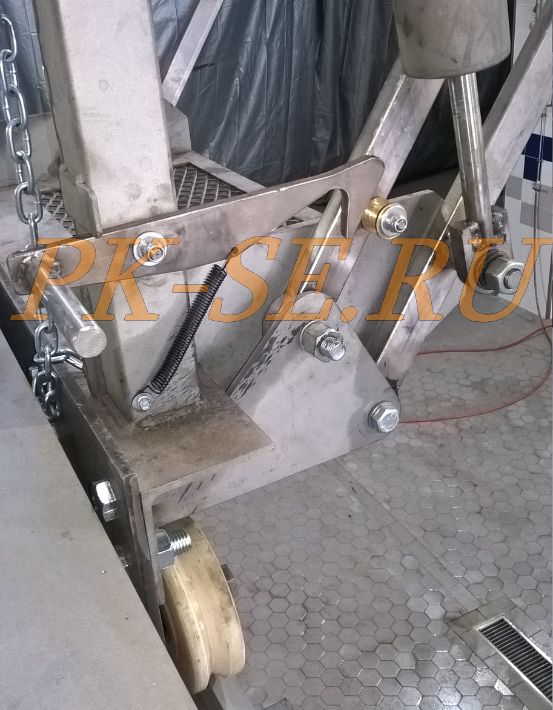

- Механизм фиксации трапа в гаражном положении исключающий несанкционированное разблокирование.
- Бронзовые втулки в местах трения предотвращают искрообразование.
- Защитные колпачки метизов.
- Ключ регулировки пружин в комплекте поставки.
- Сертификат соответствия. Паспорт с инструкцией по эксплуатации.
Уточняйте стоимость !
Мостик переходной для эстакад, серия МП |
Цена |
Мостик переходной прямой МП-П (длина мостика от 1100 до 2400 мм) |
уточняйте |
Мостик переходной МП-3 (длина мостика 1240 / 1260 мм) |
уточняйте |
Мостик переходной МП-4 (длина мостика 1670 / 1760 мм) |
уточняйте |
Мостик переходной МП-5 (длина мостика 2100 / 2270 мм) | уточняйте |
Мостик переходной МП-3-НЖ (нержавеющая сталь) | уточняйте |
Мостик переходной МП-4-НЖ (нержавеющая сталь) | уточняйте |
Мостик переходной МП-5-НЖ (нержавеющая сталь) | уточняйте |
А - амортизаторы 2 шт. с регулировкой | |
П - противовес | |
Э - покрытие грунт-эмаль СБЭ-111 УНИПОЛ, марки АМ, RAL 7004 (сигнальный серый) | |
ЭП - 1 слой - грунт-эмаль. 2 слой - порошковая краска RAL 7037 (пыльно-серый) полиэфирная | |
Ц - покрытие цинковое (горячее цинкование) | |
ЦП - 1 слой - горячее цинкование. 2 слой - порошковая краска полиэфирная матовая | |
НЖ - нержавеющая сталь | |
ОГА - ограждение по периметру алюминиевое | |
ОГН - ограждение по периметру нержавейка | |
К - кольцо безопасности | |
К1100 - кольцо безопасности, высота 1100 мм | |
Ф - фронтальное ограждение (ББ) | |
ББ - барьеры безопасности | |
ХЛ1 - исполнение холодный климат, сталь 09г2с, -60..+50 Цельсия | |
У1 - исполнение умеренный климат, сталь 3, -40..+50 Цельсия | |

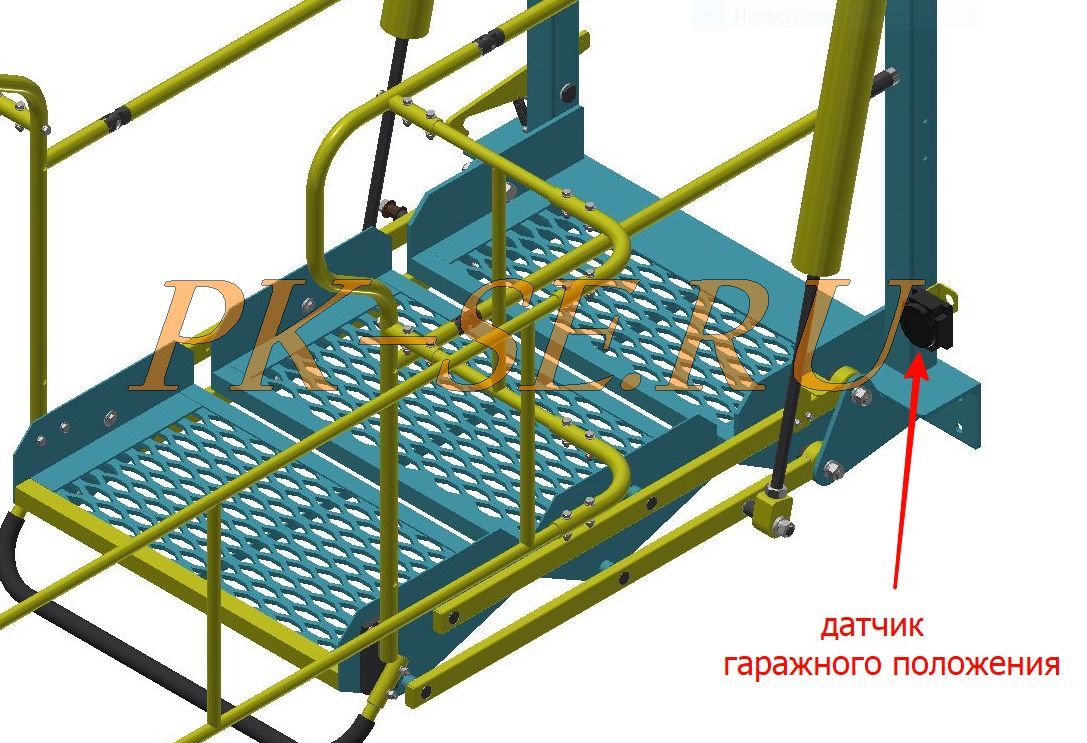

Д - датчик гаражного положения | |
02 - крепление на уголок 125 мм | |
Н - тип установки опорной части. Направление опорной части вниз | |
ТПМ - телега для перемещения мостика | |
НТПМ - направляющая ТПМ | |
МПП - механизм продольного перемещения | |
Дополнительное оборудование и опции: |
|
Ограждение переднее по периметру, алюминиевое 2000х1400х550 | уточняйте |
Ограждение переднее по периметру, алюминиевое 2000х1400х1100 | уточняйте |
Барьеры безопасности (ББ) | уточняйте |
Ограждение - кольцо безопасности (ОГ) | уточняйте |
Датчик гаражного положения взрывозащищенный ISN I7P5-R40-N-C (Д) |
уточняйте |
Телега для перемещения моста |
уточняйте |
Покраска эмаль универсальная ПФ–115 крафор |
уточняйте |
Цинковое покрытие (горячая оцинковка) |
уточняйте |
Порошковая покраска |
уточняйте |
Мостик прямой, размеры заказчика по согласованию | уточняйте |
Противовес вместо пружин | уточняйте |
Климатическое исполнение, ХЛ | уточняйте |
Доработка типовых конструкций | уточняйте |
Принцип работы мостика переходного МП
В качестве уравновешивающего механизма переходного мостика служат два амортизатора пружинного типа. В гаражном положении на эстакаде поручни мостика находятся в вертикальном положении и удерживаются защелкой (фиксатором гаражного положения). Для приведения устройства в рабочее положение оператор нажимает на защелку, выполненную в виде педали и выводит мостик из вертикального положения. При касании крайнего порожка о цистерну, оператор фиксирует рабочее положение мостика цепями. После фиксации оператор может передвигаться на цистерну. После окончания работ, для приведения изделия в гаражное положение, оператор подтягивает его за цепи и мостик поднимается под усилием пружинного амортизатора и фиксируется защелкой. Мостик переходной обеспечивает ход из гаражного в рабочее положение до 125 градусов. В конструкции мостика используются искробезопасные трущиеся пары.
Пример обозначения мостиков МП

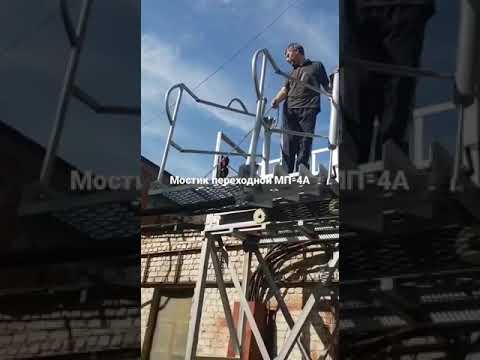

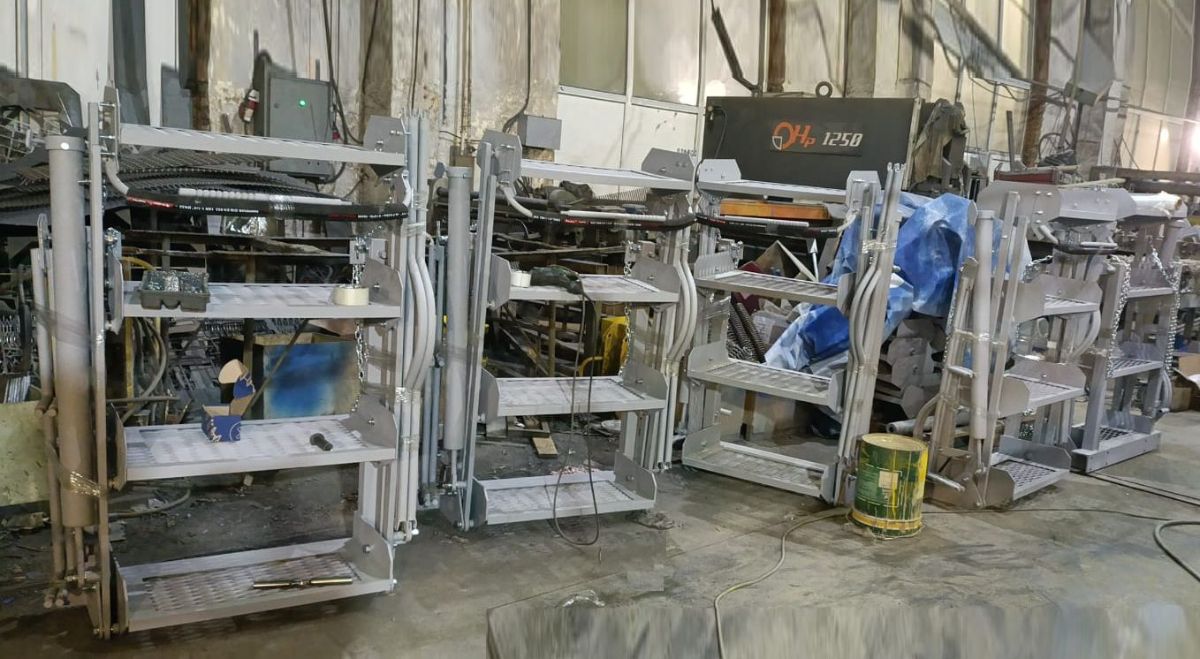

Мостик переходной МП-4А - с пружинными амортизаторами
Мостик переходной МП-4П - с противовесом
Мостик переходной МП-4А-ББ - с барьерами безопасности

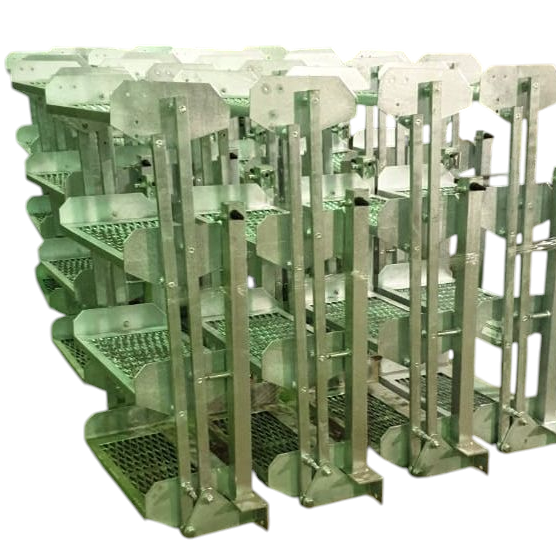

Мостик переходной МП-4А-Ц - покрытие ЦИНК
Мостик переходной МП-4А-ОГ - ограждение (кольцо безопасности)
Мостик переходной МП-4А-Д - с датчиком гаражного положения
Мостик переходной МП-4А-Ц-ХЛ, покрытие ЦИНК, исполнение ХЛ (холодный климат)

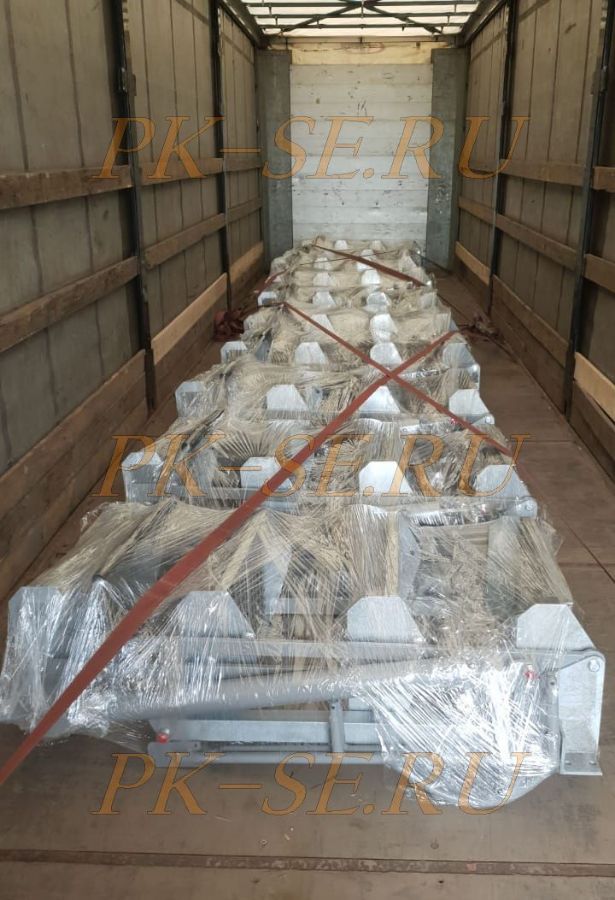

Транспортные габариты и вес
– Мостик МП-3 - 1660 х 1100 х 430 мм, вес - 130 кг
– Мостик МП-4 - 1700 х 1100 х 430 мм, вес - 150 кг
– Мостик МП-5 - 1920 х 1100 х 430 мм, вес - 170 кг
– Ограждение алюм. - 1400 х 1100 х 550 мм, вес 10 кг
Уточнить стоимость и условия поставки, отправьте запрос на 2488805@list.ru тел 8-800-250-12-27
