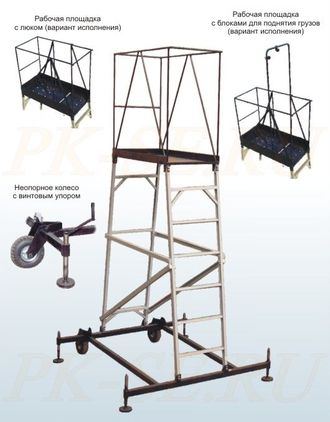

Подмость с перемещаемым рабочим местом ППРМ (двухместная)

По требованию заказчика подмости ППРМ могут быть изготовлены:
  -  с другими уровнями установки рабочей площадки
  -  с дополнительными грузоподъемными устройствами

  -  площадка с грузовым люком и блоками для подъема груза до 100 кг

  -  комплектация ручной лебедкой для подъема груза до 100 кг

Уточняйте стоимость ! ! !

ПОДМОСТЬ ПЕРЕМЕЩАЕМАЯ ППРМ-2,4

ТЕХНИЧЕСКОЕ ОПИСАНИЕ, ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Э 108.00.00 ПС, ИЭ

1 ВВЕДЕНИЕ

1.1 Настоящая инструкция по эксплуатации разработана на подмость перемещаемую для выполнения работ в распредустройствах 35-110 кВ ППРМ-2,4 с рабочим местом на высоте 2,4 м (далее по тексту - подмость) и предназначена для ознакомления обслуживающего персонала с назначением, конструкцией и эксплуатацией подмость, а также является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры изделия.

1.2 Подмости присвоен индекс Э 108.00.00, который применим для обозначения всей документации, относящейся к данной подмости.

2 НАЗНАЧЕНИЕ

2.1 Подмость предназначена для организации рабочего места на высоте 2,4 м от уровня ее установки при проведении работ в распредустройстве.

2.2 Допускается эксплуатация подмости как в помещениях, так и вне их на горизонтальной поверхности с твердым покрытием при температуре окружающей среды от минус 45оС до +40оС и скорости ветра не более 12м/сек.

3 ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1 Тип подмости сборно-разборная передвижная.

3.2 Способ сборки-разборки ручной.

3.3 Максимальная допустимая нагрузка

на рабочую корзину, кГс 250.

3.4 Высота рабочей корзины, мм 2400;

3.5 Габаритные размеры, мм (по опорам) 1700х1700.

3.6 Масса кг. 105.

4 КОМПЛЕКТНОСТЬ

В состав подмости входят:

- рама с регулируемыми опорами и парой колес – 1 шт.;

- лестничный элемент – 1 шт.;

- опорный элемент – 1 шт.;

- рабочая корзина – 1 шт.;

- раскосы – 2 шт;

- перемычки – 2 шт

- ключ – 1 шт;

- крепеж – 1 компл.

- паспорт с техническим описанием и руководством по эксплуатации – 1 шт.

- упаковочная ведомость – 1 шт.

5 УСТРОЙСТВО ПОДМОСТИ

Отражено в паспорте

6 ПОДГОТОВКА К РАБОТЕ

6.1 Перед началом сборки элементы подмости должны подвергаться наружному осмотру с целью выявления возможности механических повреждений.

6.2 Сборка подмости производится в горизонтальном положении.

Далее по инструкции

7 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

7.1 Подготовка к работе и эксплуатация подмости должны соответствовать требованиям техописания и инструкции по эксплуатации.

7.2 До начала работ должен быть проведен осмотр всех деталей и узлов подмости на отсутствие механических повреждений и трещин в элементах конструкции подмости.

7.3 Горизонтальное расположение корзины осуществляется регулировкой опорами.

7.4 На корзине, у верхнего ее края, имеются проушины, к которым, в случае необходимости, привязывают веревочные канаты диаметром 10-15 мм (в комплект поставки не входят) и закрепляют их к надежно закрепленным конструкциям. При этом узлы должны быть надежными, исключающими самопроизвольное развязывание. Свободный конец каната должен быть не менее 250 мм.

7.5 При работе с подмостью необходимо обеспечить опирание на 4 регулируемые опоры.

7.6 Перед работой в распредустройстве необходимо заземлить подмость.

7.7 Находиться в корзине могут одновременно два человека.

7.8 При проведении работ с подмости, необходимо вход в корзину закрывать откидывающейся секцией перил.

7.9 Не допускается переставлять подмость при нахождении на ней людей.

7.10 Во избежание несчастных случаев запрещается перегибаться через перила ограждения рабочей корзины, а также подтягиваться за конструкции, находящиеся сбоку подмости.

7.11 Запрещается пользоваться подмостью с просроченным сроком испытаний.

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание подмости включает в себя:

- внешний осмотр перед каждым применением;

- устранение неисправностей (в случае их выявления);

- эксплуатационные испытания, проводимые не реже одного раза в год, а также после каждого ремонта.

8.2 При внешнем осмотре контролируются следующие параметры:

- отсутствие видимых повреждений;

- проверка регулируемых опор (не допускаются вмятины в деталях опор и повреждения опорных поверхностей);

8.2.1 При обнаружении неисправностей или повреждений подмости к эксплуатации не допускается до их устранения с последующим проведением испытаний.

8.3 Эксплуатационные испытания.

8.3.1 Эксплуатационные испытания проводят в два этапа:

- внешний осмотр в объеме п. 8.2;

- статические испытания с целью проверки надежности и безопасности.

8.3.2 Статические испытания проводятся следующим образом:

- установить подмость в рабочем положении;

- загрузить середину корзины равномерно распределенным грузом весом 312 кг. Выдержать груз в течение 10 мин. и снять;

- загрузить несущие элементы перильного ограждения грузом 70 кг, приложенным к ограждающему поручню в направлении, перпендикулярном к оси, поочередно в горизонтальных и вертикальных плоскостях в течении 2 мин;

- загрузить середину каждой ступеньки грузом 120 кг в течении 2 мин.

Подмость считается выдержавшей испытания, если не будет наблюдаться деформация, трещины и другие повреждения узлов.

9 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

9.1 Транспортирование подмости допускается любым видом транспорта, обеспечивающим ее сохранность от механических повреждений, загрязнений и др.

9.2 Условия хранения - 5 по ГОСТ 15150.

10 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Изготовитель удостоверяет следующее:

Подмость для выполнения работ в распредустройствах 35-110 кВ ППРМ-2,4 соответствует рабочим чертежам и ГОСТ 24258.

Проведены испытания статической нагрузкой.

Подмость для выполнения работ в распредустройствах 35-110 кВ
