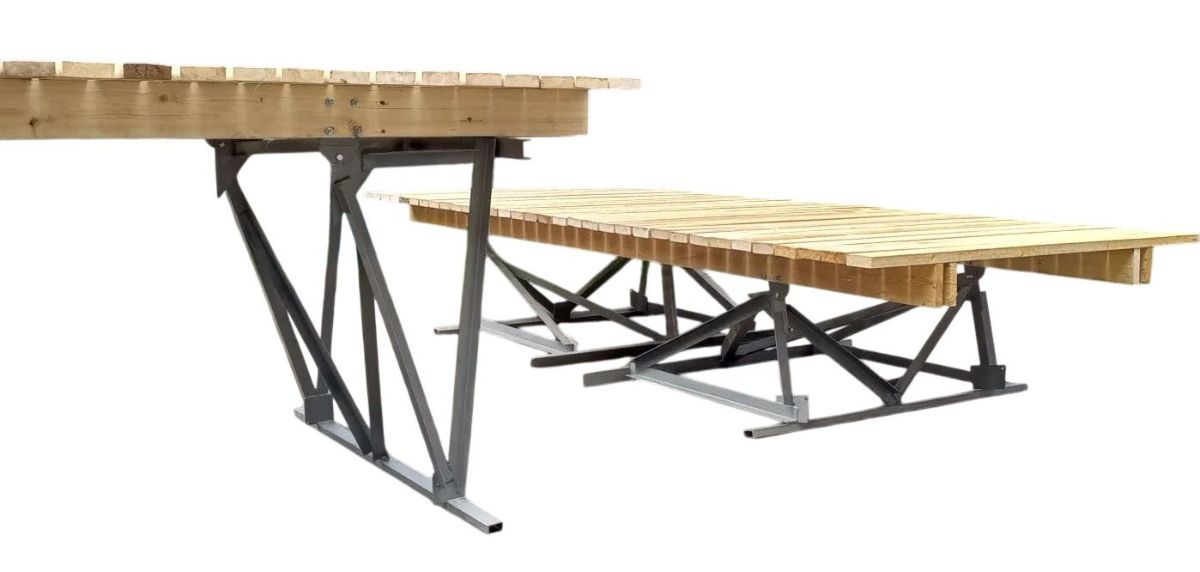

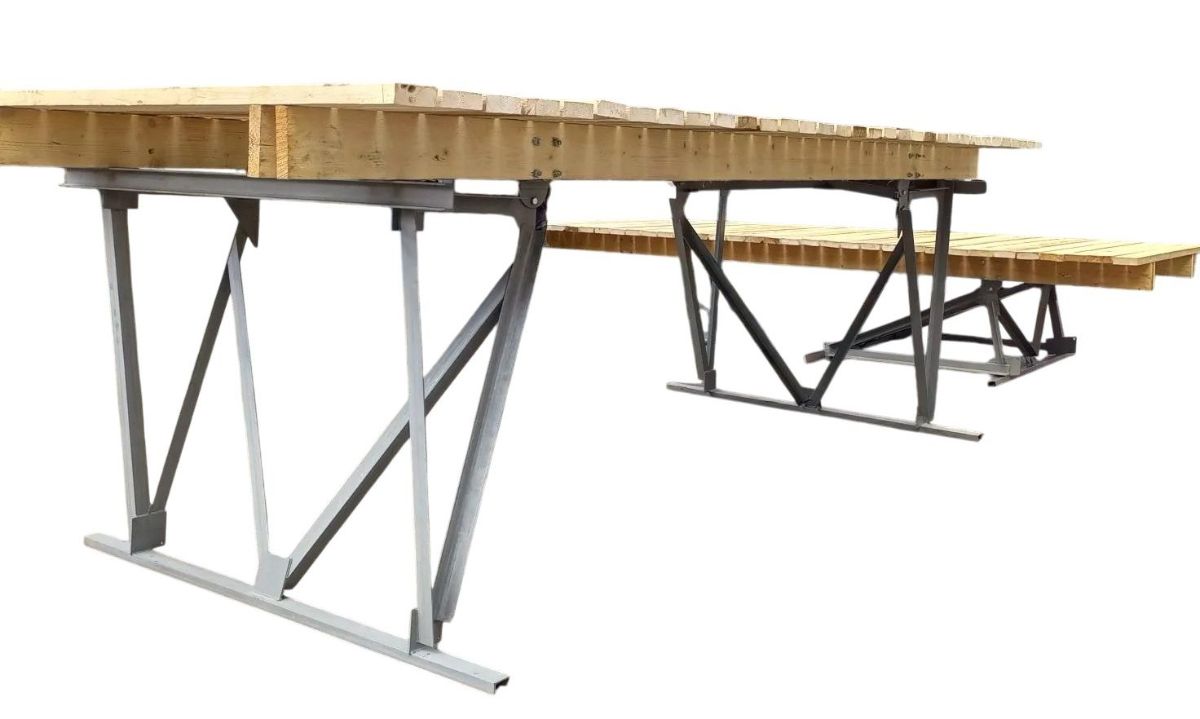

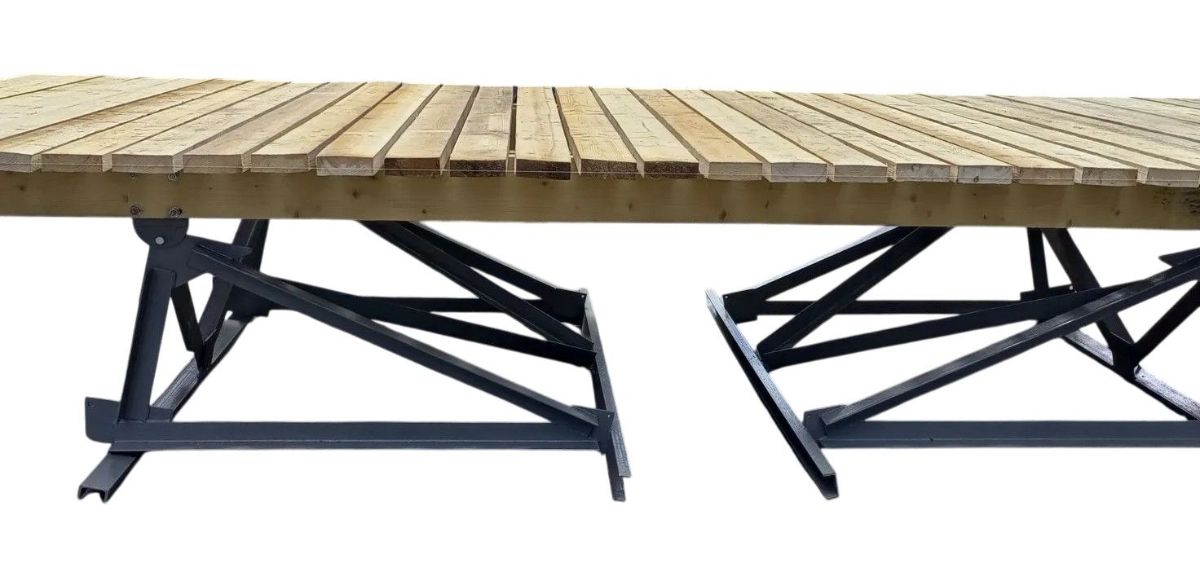

Подмости инвентарные шарнирно-панельные ПШ

Предназначены для возведения каменных стен высотой до 8-9 м, а также монтажа блоков и сборных конструкций. Подмости представляют собой деревянный настил, закрепленный на двух металлических опорах, которые по мере ведения кладки могут принимать два проектных положения по высоте. Для подъема подмостей в настиле имеются четыре кольца.

Комплект поставки содержит следующие сборные единицы:

- опоры

- вставки

- шпильки

- канатные фиксаторы

- крепеж

- настил деревянный (заказывается отдельно)

Подмости каменщика:

Нагрузка - 400 кг/м2

Высота настила - 1100 / 2030 мм

Размер настила - 5500 х 2500 мм

Масса без настила - 360 кг

Масса с настилом - 700 кг

Температура для эксплуатации -40 / +40 град. С

Подмости каменщика (облегченные):

Несущая нагрузка - 400 кг/м2

Высота установки, мм - от 1050 до 1800

Размер настила , мм - 5800 х 1500

Вес в сборе, кг - 136

Температура для эксплуатации -40 / +40 град. С

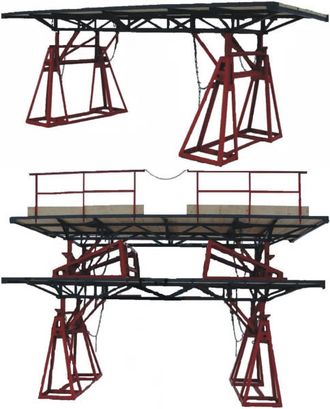

Инвентарные шарнирно-панельные подмости каменщика ПКК-1

Подмости ППК-1 с опорами переменной высоты предназначены для производства работ при кладке стен до 9 м жилых зданий, а также монтажа блоков и сборных конструкций. Представляют собой сварную конструкцию, состоящую из 3-х основных частей, полностью готовую к работе:

1) блок шарнирный (опора переменной высоты, она же "ножка")

2) площадка в основании которой заложена металлическая несущая ферма с деревянным настилом и металлическими петлями.

3) металлодеревянное ограждение.

Подмости ППК-1 имеют два эксплуатационных положения, где в сложенном состоянии имеют высоту 1000 мм. Зацепив сложенные подмости за внутренние петли, опоры ("ножки") опускаются автоматически под собственным весом и фиксируются в стоячем положении, образуя общую высоту конструкции 2000 мм.

Технические характеристики:

Показатель	Ед.изм	Значение
Максимально-допустимая нагрузка на настил при ярусном размещении подмостей:
– первого (нижнего) яруса	кгс/м2	400
– второго яруса	кгс/м2	340
– третьего яруса	кгс/м2	280
– четвертого яруса	кгс/м2	220
Высота расположения настила:
– в сложенном положении опор	мм.	1000
– в поднятом положении опор	мм.	2000
Размер настила в плане	мм.	5300х2300
Габаритные размеры подмостей:
– в сложенном рабочем положении опор	мм.	5300 х 2300 х 1730
– в поднятом рабочем положении опор	мм.	5300 х 2300 х 2730
– в транспортном положении	мм.	5300 х 2300 х 1010
Масса:	кг.	800
– в т.ч. металл	кг.	550
– в т.ч. дерево	кг.	250

Инвентарные шарнирно-панельные подмости каменщика ПКК-1М

Предназначены для производства работ при кладке стен жилых зданий с высотой этажа 2,8 м и шириной помещений между капитальными стенами 2,5м. и более.

Подмости ПКК-1М состоят из: 1) опор ("ножки") 2) деревянная несущая ферма с настилом 3) вставки, канатные фиксаторы, крепеж.

Подмости ПКК-1М имеют два эксплуатационных положения, где в сложенном состоянии имеют высоту 900мм. Зацепив сложенные подмости за внутренние петли, опоры ("ножки") опускаются автоматически под собственным весом и фиксируются в стоячем положении, образуя общую высоту конструкции 1800мм.

Подмости ПКК-1М можно приобрести как в сборе, так и поэлементно без деревянной несущей фермы (настила). Настил можно изготовить собственными силами, в паспорте прилагается чертеж настила.

Технические характеристики:

Показатель	Ед.изм	Значение
Несущая способность	кг/м2	400
Уровень настила относительно перекрытия	мм.	900 и 1800
Размер настила в плане	мм.	5500 х 2400
Габаритные размеры в собранном состоянии (вместе с деревянным настилом):
– в сложенном рабочем положении опор	мм.	5500 х 2400 х 850
– в поднятом рабочем положении опор	мм.	5500 х 2400 х 1750
Габаритные размеры для транспортировки (без деревянного настила):
– в траснпортном положении	мм.	2100 x 600 x 1300
Масса:
– настил деревянный	кг.	525
– детали из металла	кг.	245
