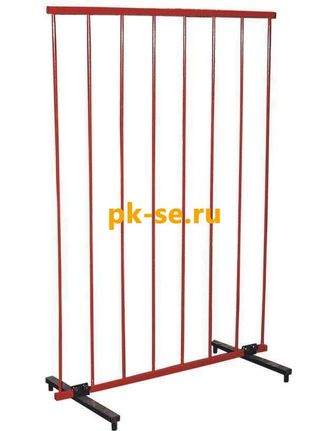

Ограждение решетчатое ЩОП-1700
102.8 кб, 01 декабря в 20:03

Щит ограждения токоведущих частей

ПК-Сервис

Оформить заказ

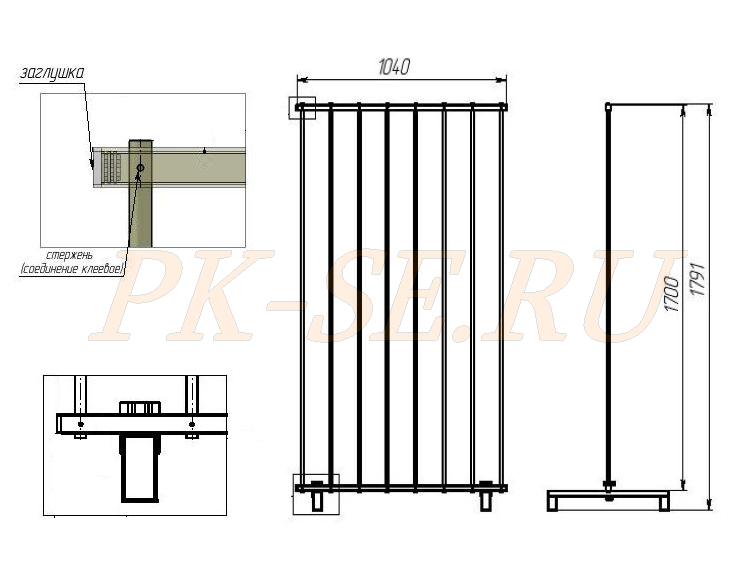

Щиты (ширмы) размеры 1700 х 1000 мм. Стеклопластик

Назначение и конструкция. Щиты, ширмы, применяются для временного ограждения токоведущих частей, находящихся под напряжением до и выше 1000 В. Щиты следует изготовлять из сухого дерева, пропитанного олифой и окрашенного бесцветным лаком, или из прочного электроизоляционного материала, без применения металлических крепежных деталей. Поверхность щитов может быть сплошной (для ограждения работающих от случайного приближения к токоведущим частям, находящимся под напряжением) или решетчатой (для ограждения входа в ячейки, камеры, для ограждения проходов и т.п.) Конструкция щита должна быть прочной и удобной, исключающей возможность его опрокидывания, а масса - такой, чтобы его мог переносить один человек, до 15 кг. Высота щита должна быть не менее 1,7 м, а расстояние от нижней кромки до пола - не более 10 см.

Уточняйте стоимость ! ! !

Средства защитные в электроустановках — это переносные и перевозимые изделия, служащие для защиты людей от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля.

По назначению эти средства подразделяют на ограждающие, изолирующие и предохранительные.
Ограждающие защитные средства служат для временного ограждения токоведущих частей электроустановок.

К ним относятся переносные ограждения (ширмы, барьеры, щиты и клетки), а также переносные заземления и предупредительные плакаты.

Испытания щитов

Механические и электрические испытания щитов не проводят, пригодность их к применению определяют осмотром. У щитов при осмотрах следует проверять прочность соединения частей, их устойчивость и прочность деталей, предназначенных для надежной установки или крепления щитов, наличие плакатов и знаков безопасности.

Правила применения щитов

Соприкосновение щитов с токоведущими частями, находящимися под напряжением, не допускается. Расстояние от щитов, ограждающих рабочее место, до токоведущих частей, находящихся под напряжением, должно выдерживаться согласно требованиям правил техники безопасности. В электроустановках напряжением 6 - 10 кВ это расстояние при необходимости может быть уменьшено до 0,35 м. На щитах должны быть укреплены предупреждающие плакаты «СТОЙ ! НАПРЯЖЕНИЕ» или нанесены соответствующие надписи.

Щиты должны устанавливаться надежно, но они не должны препятствовать выходу персонала из помещения в случае возникновения опасности. Запрещается убирать или переставлять до полного окончания работы ограждения, установленные при подготовке рабочих мест.

Ограждения ЩОП входят в комплект оборудования по обслуживанию щитов станций управления - ЩСУ. Во время работ на электростанциях и подстанциях для приёма и распределения электрической энергии включая электроприводы запорной и регулирующей арматуры

Изготовим щиты ограждения токоведущих частей по вашим чертежам / эскизам / размера
