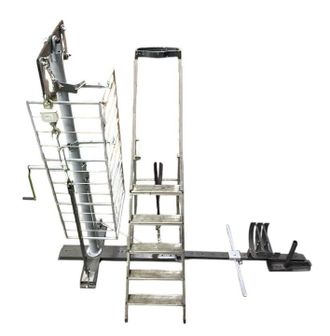

Стенд механических испытаний СВП-10

Используемая величина нагрузки, кН ………………………………………….. 0,1 - 10

Максимальный ход талрепа, мм …......................................................... 140

Управление лебедкой …………………………………………………….......………. ручное

Габаритные размеры, мм:

       высота, мм..............................................................................1900 / 2200

       ширина, мм.....................................................................................  1000

       длина основания (крестовины), мм....................................................1100

       удлинитель основания, мм.................................................................1500

       длина с установленным удлинителем, мм..........................................2100

       высота стойки стенда, мм………………...................................... 1820 / 2020

       диаметр стойки стенда, мм ..…………………………………………...……………….76

       высота стойки-тяги, мм ……………………………………………………………..    1000

       ширина коромысла-траверсы, мм ……………………………………….…  500 / 650

Масса, не более, кг........................................................................... 100 / 120

Температура эксплуатации …………………………………………......………  от 0 до +40

Тип конструкции ................................................................ сборно-разборная

Состав стенда СВ-П-10;

Состав стенда СВ-П-10-Э;

Состав стенда СВ-П-10-Э-З:

1 – сварное основание (крестовина);

2 – стойка стенда;

3 – крепежные соединения;

4 – коромысло-траверса;

5 – ось траверсы;

6 – блок-ролик подвесной;

7 – соединитель для электронного динамометра;

8 – соединитель для механического динамометра;

9 – электронный динамометр;

10 – механический динамометр;

11 – талреп;

12 – стойка-тяга;

13 – вставка деревянная;

14 – лебедка;

15 – приспособление для испытаний когтей и лазов;

16 – приспособление для испытаний поясов, привязей;

17 – приспособление для испытаний крюков;

17.1 – манекен 50 кг (не во всех комплектациях);

17.2 – манекен 100 кг (не во всех комплектациях);

18 – подвижный упор;

19 – канат стальной;

20 – крепежные соединения, метизы;

21 – цепь;

22 – крюк, петли;

23 – строп;

24 – карабины;

25– удлинитель рукоятки лебедки;

26 – удлинитель основания;

27 – защитное ограждение-экран трехстороннее;

28 – кронштейны крепления защ. ограждения;

29 – талреп;

30 – уголок для защиты ступеней;

31 – блок ролик подвесной;

32 – ролик троса 2 или 4 шт;

33 – соединительные пластины 2 компл;

34 – паспорт, инструкция, сертификат,  металлическая шильда.

Производство ООО «СФЕРА» – надежные решения для уверенной работы на высоте !
