Трап монтажный ТРМ

ПК-Сервис

Оформить заказ

• Трапы типа ТРМ-0,3 - предназначены для выхода не более двух электромонтеров на длину трапа при ремонте арматуры на проводах и молниезащитных тросах ВЛ 110 - 750 кВ

• Трапы типа ТРМ-0,6 - предназначены для выхода не более двух электромонтеров на длину трапа при ремонтных работах на натяжных гирляндах изоляторов ВЛ 110 - 750 кВ

• Трапы типа ТРМ-10 предназначен для размещения трех электромонтеров с необходимым для работ инструментом при монтаже арматуры на проводах, молниезащитных тросах и самонесущих оптических кабелях ВЛ

Трапы предназначены для размещения на нем не более двух, для ТРМ-10 не более трех, электромонтеров при проведении ремонтных работ на натяжных гирляндах изоляторов, монтаже и ремонте арматыры ВЛ 110 - 750 кВ

Уточняйте стоимость !

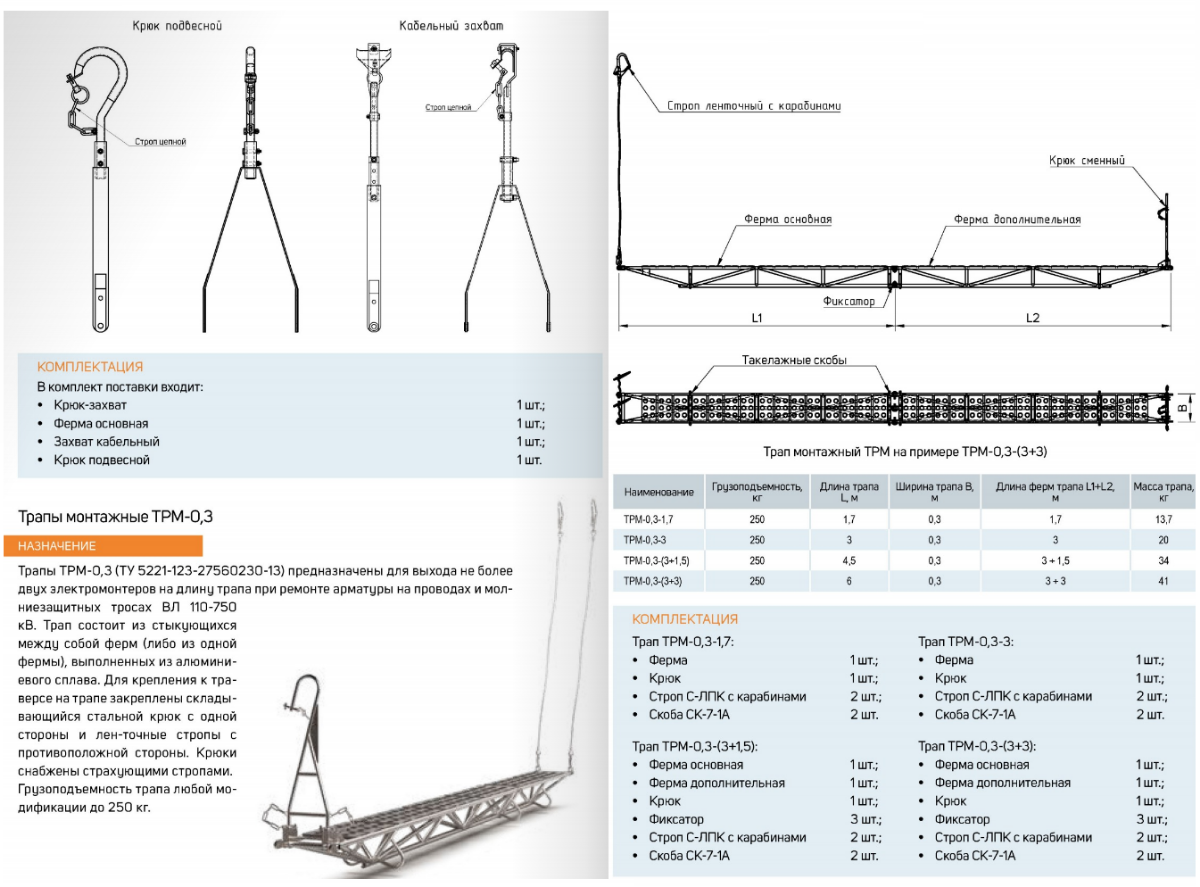

Трапы монтажные ТРМ-0,3

Трапы типа ТРМ-0,3-... предназначены для выхода не более двух электромонтеров на длину трапа при ремонте арматуры на проводах и молниезащитных тросах ВЛ 110 - 750 кВ.

Грузоподъемность трапов – не более 250 кг, для ТРМ-10 – не более 300 кг.

Основные данные для каждой модификации представлены в таблице:

Наименование	Ширина трапа, м	Длина трапа, м	Длина полутрапов L1+L2, м	Грузоподъемность, кН	Масса, кг
ТРМ-0,3-(3+3)	0,3	6,2	3,1+3,1	2,5	30
ТРМ-0,3-(3+1,5)		4,7	3,1+1,6		27 *
ТРМ-0,3-3		3,1	–		19 *
ТРМ-0,3-1,7		1,7	–		11 *

* Трап с крюком

В комплект поставки трапа ТРМ-0,3-1,7 входят:

ферма -1 шт.

крюк -1 шт.

строп С-ЛПК с карабинами -2 шт.

скоба СК-7-1 А -2 шт.

В комплект трапа ТРМ-0,3-3 входят:

ферма -1 шт.

крюк -1 шт.

строп С-ЛПК с карабинами -2 шт.

скоба СК-7-1 А -2 шт.

В комплект трапа ТРМ-0,3-(3+1,5) входят:

ферма -2 шт.

крюк -1 шт.

фиксатор -3 шт.

строп С-ЛПК с карабинами -2 шт.

скоба СК-7-1 А -2 шт.

В комплект трапа ТРМ-0,3-(3+3) входят:

ферма -2 шт.

крюк -1 шт.

фиксатор -3 шт.

строп С-ЛПК с карабинами -2 шт.

скоба СК-7-1 А -2 шт.

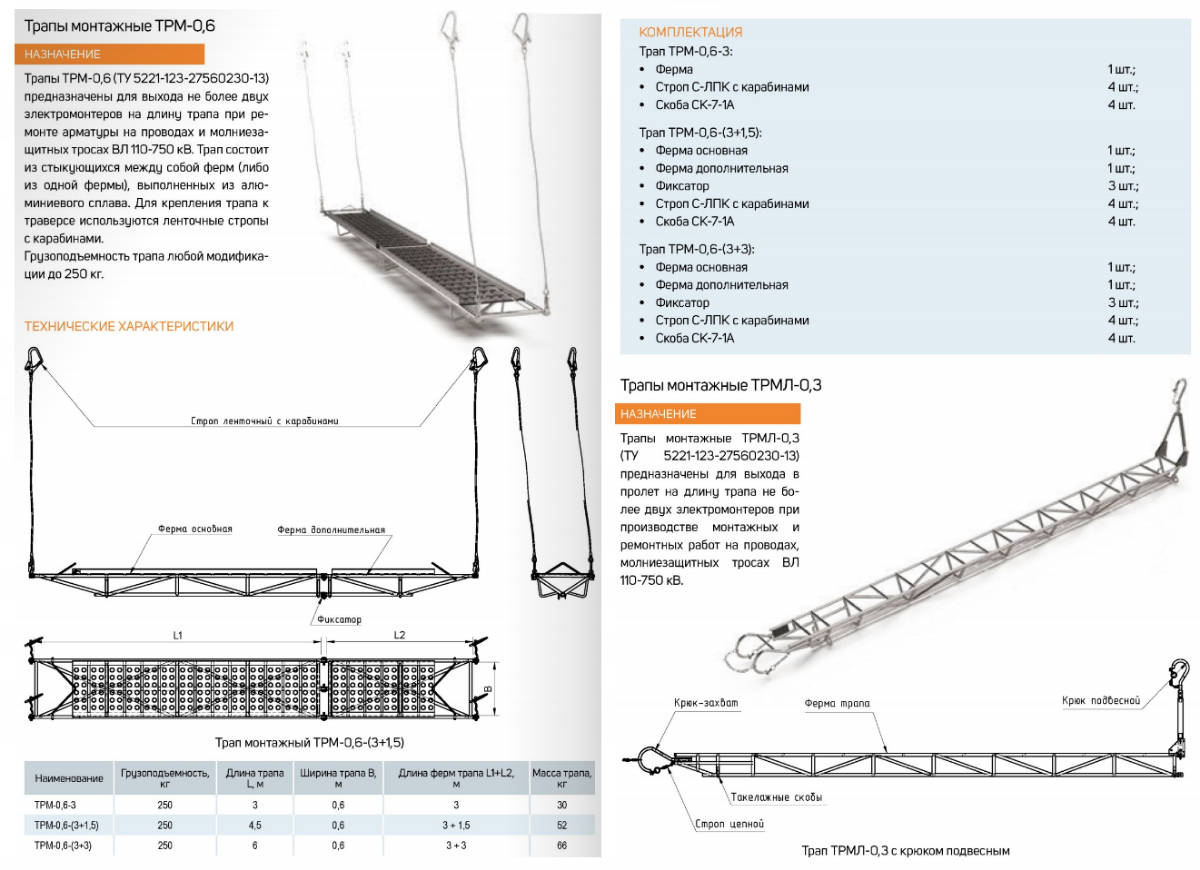

Трапы монтажные ТРМ-0,6

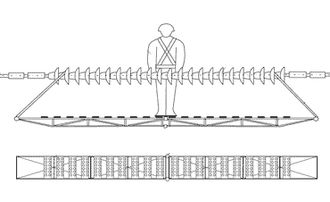

Трапы типа ТРМ-0,6-... предназначены для выхода не более двух электромонтеров на длину трапа при ремонтных работах на натяжных гирляндах изоляторов ВЛ 110...500 кВ.

Грузоподъемность трапа любой модификации – не более 250 кг.
Основные данные для каждой модификации представлены в таблице:

Наименование	Ширина трапа В, м	Длина трапа L, м	Длина полутрапов L1+L2, м	Грузоподъемность, кН	Масса, кг
ТРМ-0,6-(3+3)	0,6	6,2	3,1+3,1	2,5	42
ТРМ-0,6-(3+1,5)		4,7	3,1+1,6		32
ТРМ-0,6-3		3,1	–		22

В комплект поставки одного трапа ТРМ-0,6-3 входят:
ферма -1 шт.

строп С-ЛПК с карабинами -4 шт.

скоба СК-7-1 А -4 шт.

В комплект поставки одного трапаТРМ-0,6-(3+1,5) входят:
ферма -2 шт.

фиксатор -3 шт.

строп С-ЛПК с карабинами -4 шт.

скоба СК-7-1 А -4 шт.

В комплект поставки одного трапа ТРМ-0,6-(3+3) входят:
ферма -2 шт.

фиксатор -3 шт.

строп С-ЛПК с карабинами -4 шт.

скоба СК-7-1 А -4 шт.

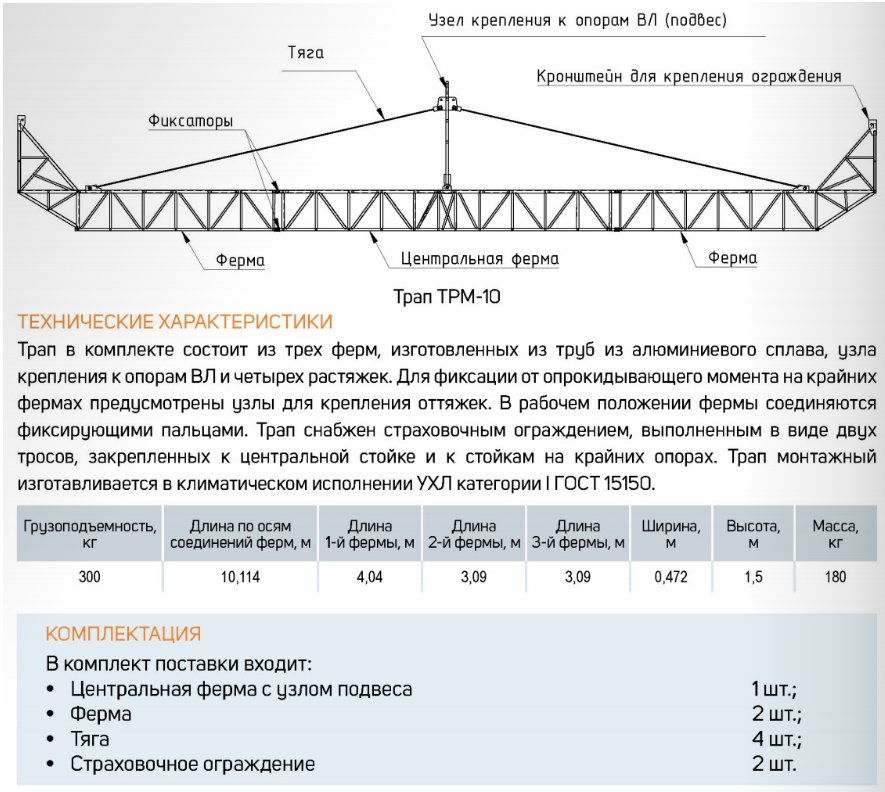

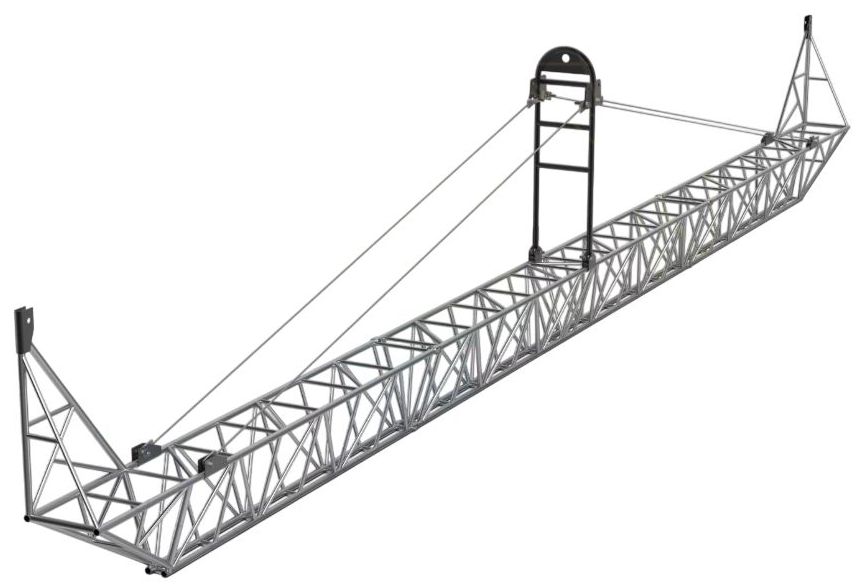

Трап монтажный ТРМ-10

Трап предназначен для размещения трех электромонтеров с необходимым для работ инструментом при монтаже арматуры на проводах, молниезащитных тросах и самонесущих оптических кабелях ВЛ.

Трап в комплекте состоит из 3 ферм, изготовленных из труб из алюминиевого сплава, узла крепления к опорам высоковолтных линий электропередачи и четырех растяжек. Для фиксации от опрокидывающего момента на крайних фермах предусмотрены узлы для крепления оттяжек. В рабочем положении фермы соединяются фиксирующими пальцами. Трап снабжен страховочным ограждением, выполненным в виде 2-х тросов, закрепленных к центральной стойке и к стойкам на крайних опорах. Трап монтажный изготавливается в климатическом исполнении УХЛ категории I ГОСТ 15150.

Технические характеристики:

Грузоподъемность трапа не более 300 кг.
Ширина трапа 472±2 мм.
Длина трапа (по осям соединений ферм) 10114±10 мм.
Длина 1 фермы 4040 ± 5 мм.
Длина 2 фермы 3090 ± 5 мм.
Длина 3 фермы 3090 ± 5 мм.
Высота -1500 мм.
Масса трапа -180 кг.

В комплект поставки одного трапа ТРМ-10 входит:

центральная ферма с узлом подвеса – 1 шт.

ферма – 2 шт.

тяга – 4 шт.

страховочное ограждение – 2 шт.

паспорт и руководство по эксплуатации – 1 экз.
