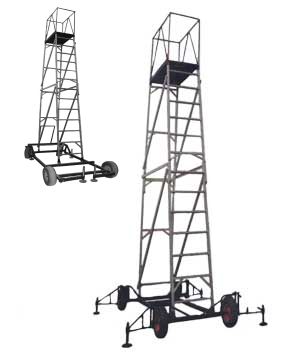

Вышка с изменяемой высотой площадки, диэлектрическая, передвижная ВПРМ

Вышка ВПРМ предназначена для организации рабочего места при проведении работ по обслуживанию и ремонту в открытых распредустройствах напряжением 220 - 330 кВ и выше

В целях обеспечения оперативности, вышка разработана передвижной на пневматических колесах диаметром 410 мм и шириной 115 мм, обеспечивающих возможность перемещения по территории РУ к месту проведения работ как по твердым покрытиям, так и по грунтам

Стоимость уточняйте ! ! !



Вышка диэлектрическая ВРПМ


Тип вышки Разборная передвижная
Способ сборки-разборки и перемонтажа ручной
Максимальная допустимая нагрузка на рабочую площадку, кГс 300
Габаритные размеры рабочей площадки, мм 1200 х 600
Уровни установки рабочей площадки, м 2,65 и 4,5
Максимальная габаритная высота вышки, м 5,5
Габаритные размеры, мм, не более (по опорам) 2800 х 2000
Откидные опоры выравнивания, шт 4
Масса, кг, не более 210


Вышка состоит из:
- металлической рамы снабженной двумя колесными парами, одна из которых поворотная, и выносными регулируемыми по высоте опорами
- стеклопластиковых лестничных и опорных элементов с перемычками и раскосами
- металлической рабочей площадки, рассчитанной на работу двух человек, с максимальной допустимой нагрузкой 300 кг;
• Для снятия наведенного напряжения на рабочей площадке и металлической раме имеются места для присоединения заземления
• Конструкция вышки предусматривает возможность установки рабочей площадки на уровнях 2,65 и 4,5 м

По требованию заказчика вышки ВПРМ могут быть изготовлены:
   - с другими уровнями установки рабочей площадки;
  - с дополнительными грузоподъемными устройствами (площадка с грузовым люком и блоками для подъема груза до 100 кг, комплектация ручной лебедкой для подъема груза до 100 кг)



1 ВЫШКА С ПЕРЕМЕЩАЕМЫМ РАБОЧИМ МЕСТОМ ВПРМ 2,65-4,5 Э 300.00.000 ПС

1.1 Руководство по эксплуатации разработано на вышку с перемещаемым рабочим местом ВПРМ 2,65-4,5 (далее - вышка) и предназначен для ознакомления обслуживающего персонала с назначением, конструкцией и эксплуатацией вышки, а также является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры изделия.

1.2 Вышке присвоен индекс Э271.00.000, который применим для обозначения всей документации, относящейся к данной вышке.


2 НАЗНАЧЕНИЕ

Вышка предназначена для организации рабочего места на высоте 2,65 и 4,5 м от уровня ее установки при проведении работ в распредустройствах.


3 ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1 Тип вышки сборно-разборная передвижная.

3.2 Способ сборки-разборки ручной.

3.3 Максимальная допустимая нагрузка на рабочую площадку, кГс 300.

3.4 Уровни установки рабочей площадки, мм 2650;

3.5 Габаритные размеры рабочей площадки, мм 1200х600.

3.6 Габаритные размеры, мм, не более (по опорам) 2800х2000.

3.7 Масса кг, не более. 190.


4 КОМПЛЕКТНОСТЬ ВЫШКИ

В состав вышки входят:

- рама с колесами и регулируемыми поворотными опорами – 1 шт.;

- лестничные элементы – 2 шт.;

- опорные элементы – 2 шт.;

- рабочая площадка – 1 шт.;

- раскосы (L – 2540 мм)– 2 шт;

- раскосы (L – 1990 мм)– 2 шт;

- перемычки (L – 1575 мм)– 2 шт;

- рукоятка – 1 шт;

- ключ – 1 шт;

- крепеж – 1 компл.;

- паспорт с техническим описанием и руководством по эксплуатации – 1 шт.

- инструкция по сборке – 1 шт.

- упаковочная ведомость – 1 шт.


5 УСТРОЙСТВО ВЫШКИ

Вышка (рис. 1) состоит из рамы (1), оснащенной колесами (пара из которых поворотные (12)) и поворотными опорами (11) с регулировочными винтами (13). На раме крепятся лестничный (2, 3) и опорный (4, 5) элементы, состоящие из 2-х частей каждый. Два варианта сборки вышки позволяют получить высоты расположения рабочей площадки 2650 и 4500 мм:

- для высоты 4500 мм. – необходимо элементы (3 и 5) зафиксировать двумя болтами (предварительно подложив под них скобы) через среднее и верхнее отверстия с элементами (2 и 4) (для них – нижние и средние отверстия) соответственно. Для удобства перемещения, вышка снабжена рукояткой (10), закрепленной на кронштейнах поворотных колес (12). Основание рабочей площадки (8) крепится на лестнице и опоре. Площадка имеет съемное перильное ограждение (6), имеющее усиленное заполнение по ГОСТ 24258-88 в виде элемента жесткости треугольной формы (7) , выполненного из металла. Основание рабочей площадки выполнено из стали. На площадке и на раме имеются места для заземления вышки во время работы.


6 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1 Подготовка к работе и эксплуатация вышки должны соответствовать требованиям настоящего паспорта, тех. описания и инструкции по эксплуатации.

6.2 До начала работ должен быть проведен осмотр всех деталей и узлов вышки на отсутствие механических повреждений и трещин в элементах конструкции.

6.3 Для обеспечения устойчивого положения вышки при работе необходимо установить ее на выдвижные опоры, отрегулировав их по высоте ключом (9).

6.4 Перед работой в распредустройствах необходимо заземлить вышку.

6.5 На площадке, у верхнего ее края, имеются проушины, к которым, в случае необходимости, привязывают веревочные канаты диаметром 10-15 мм (в комплект поставки не входят) и закрепляют их к надежно закрепленным конструкциям. При этом узлы должны быть надежными, исключающими самопроизвольное развязывание. Свободный конец каната должен быть не менее 250 мм.

6.6 Находиться на рабочей площадке могут одновременно два человека.

6.7 Не допускается передвигать вышку при нахождении на ней людей.

6.8. Во избежание несчастных случаев запрещается перегибаться через перила ограждения рабочей площадки, а также подтягиваться за конструкции, находящиеся сбоку вышки.

6.9 Запрещается пользоваться вышкой с просроченным сроком испытаний. Сроки и порядок проведения испытаний приведены в разделе 7.


7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1 Техническое обслуживание вышки включает в себя:

- внешний осмотр перед каждым применением;

- устранение неисправностей (в случае их выявления);

- эксплуатационные испытания, проводимые не реже одного раза в год, а также после каждого ремонта.

7.2. При внешнем осмотре контролируются следующие параметры:

- отсутствие видимых повреждений;

- проверка поворотных опор (не допускаются вмятины в деталях опор и повреждения опорных поверхностей);

7.2.1 При обнаружении неисправностей или повреждений вышка к эксплуатации не допускается до их устранения с последующим

проведением испытаний.

7.3 Эксплуатационные испытания.

7.3.1 Эксплуатационные испытания проводят в два этапа:

- внешний осмотр в объеме п. 7.2;

- статические испытания с целью проверки надежности и безопасности.

7.3.2 Статические испытания проводятся следующим образом:

- установить вышку в рабочем положении;

- загрузить середину рабочей площадки равномерно распределенным грузом весом 375 кг. Выдержать груз в течение 10 мин. и снять;

- загрузить несущие элементы перильного ограждения грузом 70 кг, приложенным к ограждающему поручню в направлении, перпендикулярном к оси, поочередно в горизонтальных и вертикальных плоскостях в течении 2 мин;

- загрузить середину каждой ступеньки грузом 120 кг в течении 2 мин.

Вышка считается выдержавшей испытания, если не будет наблюдаться деформация, трещины и другие повреждения узлов.


8 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

8.1 Транспортирование вышки допускается любым видом транспорта, обеспечивающим ее сохранность от механических повреждений, загрязнений и др.

8.2 Условия хранения - 5 по ГОСТ 15150.


9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Изготовитель удостоверяет следующее:

Вышка с перемещаемым рабочим местом ВПРМ 2,65-4,5 соответствует рабочим чертежам и ГОСТ 24258.

Проведены испытания в объеме п. 7.3.


10 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

10.1 Изготовитель гарантирует соответствие вышки требованиям НТД при соблюдении условий транспортирования, эксплуатации и хранения.

10.2 Гарантийный срок эксплуатации - 12 месяцев со дня начала эксплуатации.
