Вышка тура алюминиевая ВТА 700 паспорт образец
1.9 Мб, 25 июня в 04:15
Вышки туры алюминиевые ВТА 700 каталог
297.2 кб, 06 октября в 03:08

Вышка-тура алюминиевая ВТА 700

ПК-Сервис

Оформить заказ

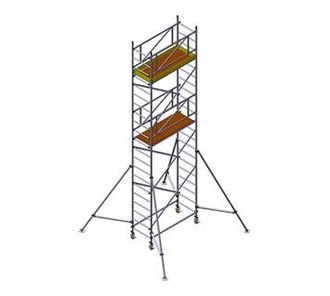

Вышка ВТА 700

• Размер рабочей площадки 2000 х 700 мм (габаритный размер)

• Высота перил ограждения - 1000 мм.

• Максимальная рабочая высота - 22,0 м
• Используя дополнительные крепления возможно увеличить рабочую высоту до 20 м.

• Боковые рамы длиной 1,0 и 2,0 м

• Два типа основания:

- универсальная стяжка

- траверса - 1,7

• Нагрузка - 200 кг/м2

• Вышки, габаритной высотой более 7 метров, оборудованы выносными консолями-стабилизаторами.

• Колесо со стопором, регулируемое по высоте - 4 шт.

• Площадки оборудованы проходными люками.

• Подъем на рабочую площадку осуществляется внутри конструкции, по боковым рамам.

• Поверхность площадок выполнена из влагостойкой нескользящей фанеры.

• Использование дополнительных секций для установки вышки на лестничный марш.

• Быстрая сборка без инструментов, замковое соединение деталей.
• Использование дополнительных секций для оборудования прохода на лестнице

Особенности и преимущества конфигурации вышки ВТА:

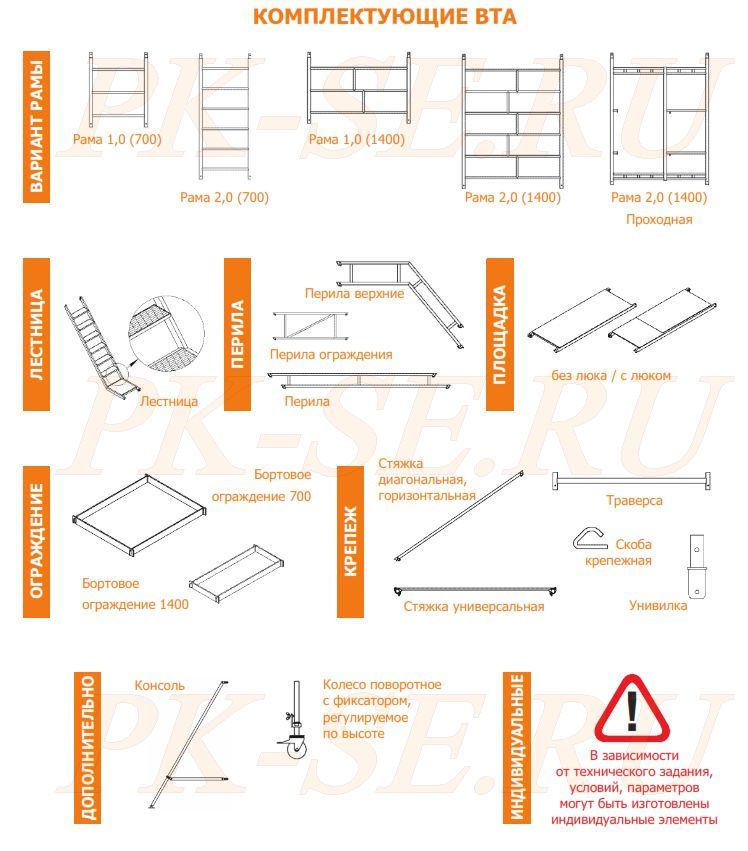

Конструкция собирается из стандартных секций высотой 1 и 2 м.
Крепление площадок и стяжек – замковое.
Конструкция вышки позволяет варьировать высоту рабочей площадки с шагом 250 мм.
Вышка снабжена поворотными колёсами с фиксаторами диаметром 125 мм.
Начиная с модели 700/3 и выше, комплектуются винтовыми опорами для компенсации неровности поверхности полов.
Вышки с высотой настила от 5 м и более укомплектованы треугольными консолями (4 шт.) для обеспечения устойчивости за счёт увеличения площади опоры.
При эксплуатации на высотах свыше 12 м необходимо крепить секции вышек к капитальным (несущим) конструкциям здания или сооружения.

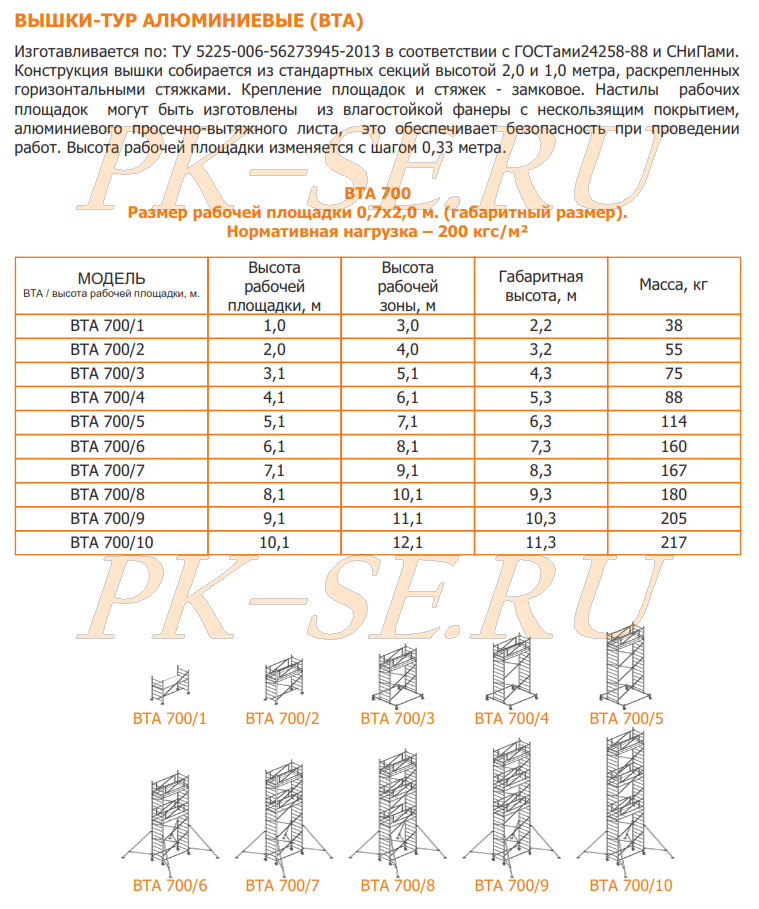

Модель	Высота рабочей площадки, мм	Габаритные размеры, мм	Высота рабочей зоны, мм	Количество площадок, мм	Масса, кг	Размер рабочей площадки, мм	Рабочая нагрузка (кгс/м²)	Диаметр колёс (мм)
ВТА-700/2	2100	2200х900х3400	4100	1	82	700х2000	200	125
ВТА-700/3	3100	2200х900х4400	5100	1	89	700х2000	200	125
ВТА-700/4	4100	2200х900х5400	6100	1	103	700х2000	200	125
ВТА-700/5	5100	3900х2800х6400	7100	2	167	700х2000	200	125
ВТА-700/6	6100	3900х2800х7400	8100	2	181	700х2000	200	125
ВТА-700/7	7100	3900х2800х8400	9100	2	188	700х2000	200	125
ВТА-700/8	8100	3900х2800х9400	10100	2	202	700х2000	200	125
ВТА-700/9	9100	3900х2800х10400	11100	3	231	700х2000	200	125
ВТА-700/10	10100	3900х2800х11400	12100	3	244	700х2000	200	125
ВТА-700/11	11100	3900х2800х12400	13100	3	252	700х2000	200	125
ВТА-700/12	12100	3900х2800х13400	14100	3	266	700х2000	200	125

Уточняйте стоимость !

Высота настила	Высота до площадки, м	Габаритная высота, м	Рабочая высота, м	≈ Масса / ≈ Объем	Цена, с НДС
ВТА 700/1	1,1	2,4	3,1	38/ 0,3
ВТА 700/2	2,1	3,4	4,1	65/ 0,5
ВТА 700/3	3,1	4,4	5,1	85/ 0,6
ВТА 700/4	4,1	5,4	6,1	98/ 0,7
ВТА 700/5	5,1	6,4	7,1	114/ 0,8
ВТА 700/6	6,1	7,4	8,1	160/ 1,3
ВТА 700/7	7,1	8,4	9,1	187/ 1,6
ВТА 700/8	8,1	9,4	10,1	198/ 1,7
ВТА 700/9	9,1	10,4	11,1	235/ 2,0
ВТА 700/10	10,1	11,4	12,1	237/ 2,2

ВТА 700/11*	11,1	12,4	13,1	-
ВТА 700/12*	12,1	13,4	14,1	-
ВТА 700/13*	13,1	14,4	15,1	-
ВТА 700/14*	14,1	15,4	16,1	-
ВТА 700/15*	15,1	16,4	17,1	-
ВТА 700/16*	16,1	17,4	18,1	-
ВТА 700/17*	17,1	18,4	19,1	-
ВТА 700/18*	18,1	19,4	20,1	-
ВТА 700/19*	19,1	20,4	21,1	-
ВТА 700/20*	20,1	21,4	22,1	-

* Требуют дополнительного крепления к несущим опорам

Компактная при хранении, передвижная, быстроразборная, алюминиевая вышка-тура применяется в строительстве, во время проведения монтажных, отделочных или ремонтных работ, для обслуживания техники и оборудования. Подходит для работы вне помещения, на открытых площадках и не требует специального ухода. Конструкция вышки состоит из стандартных секций, надстраиваемых одна на другую и усиленных диагональными распорками, обеспечивающих дополнительную жесткость вышки. Высота секций 1,0 или 2,0 метра, что позволяет собирать вышки с шагом габаритной высоты в 1,0 метр. Крепление распорок и настила -замковое. Настил площадки выполнен из фанеры с не скользящим покрытием, защищенной от влаги, заключенной в алюминиевую раму. Шаг изменения высоты площадки 0,33 м. Все вышки оборудованы поворотными колесами с фиксаторами ø 125 мм и винтовыми опорами, для компенсации наклонной или неровной поверхности.
