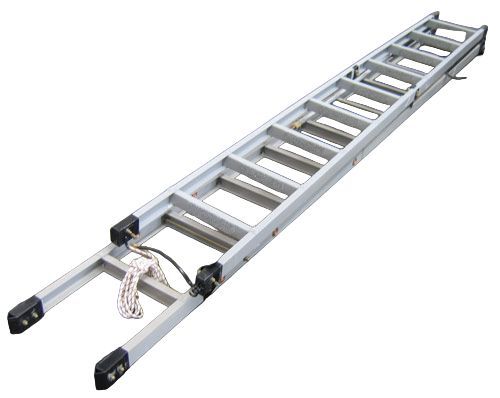

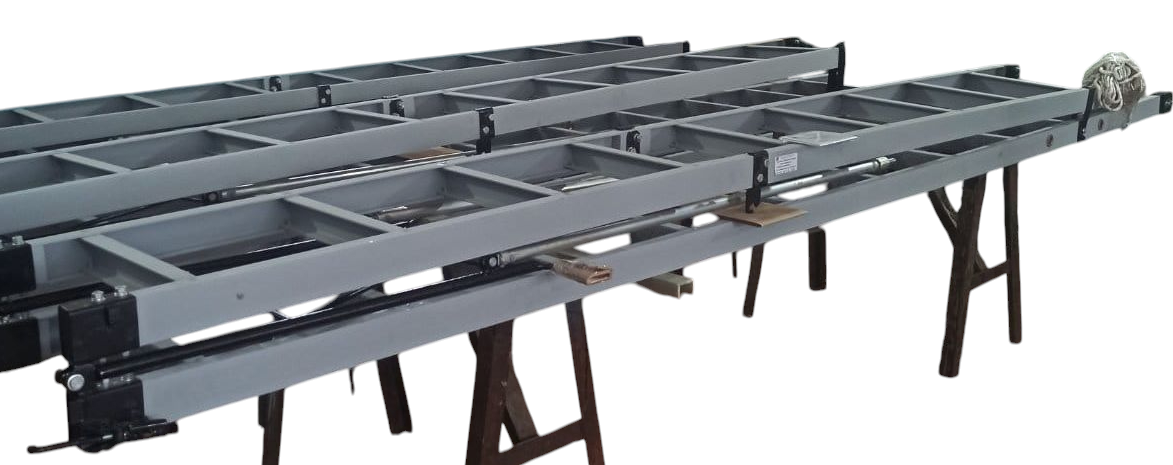

Лестница стеклопластиковая приставная складная 7 метров, с двойной системой страховки

Изготовлена из электроизоляционных профильных стеклопластиков. Предназначена для подъема на ж/б опоры контактной сети постоянного и переменного тока электрифицированных железных дорог и опоры воздушных линий электропередач во время технического обслуживания и текущего ремонта.

Лестницы выпускаются в двух исполнениях:

с металлическими наконечниками для открытого грунта;

с резиновыми наконечниками для грунтов с покрытием.

Лестница изолирующая 7М с двойной страховкой на опоры КС

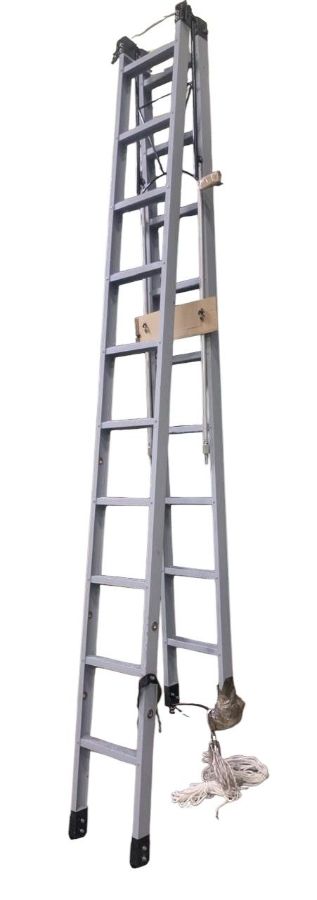

Лестница изолирующая 7М с двойной страховкой на КС и ЛАБ

Длина в рабочем положении 7 метров

Длина в сложенном положении 3,7 метра

Ширина 0,4 метра

ПОДГОТОВКА ИЗДЕЛИЯ К МОНТАЖУ И СТЫКОВКЕ

3.1 Подготовку лестницы к работе произвести в горизонтальном положении на земле.

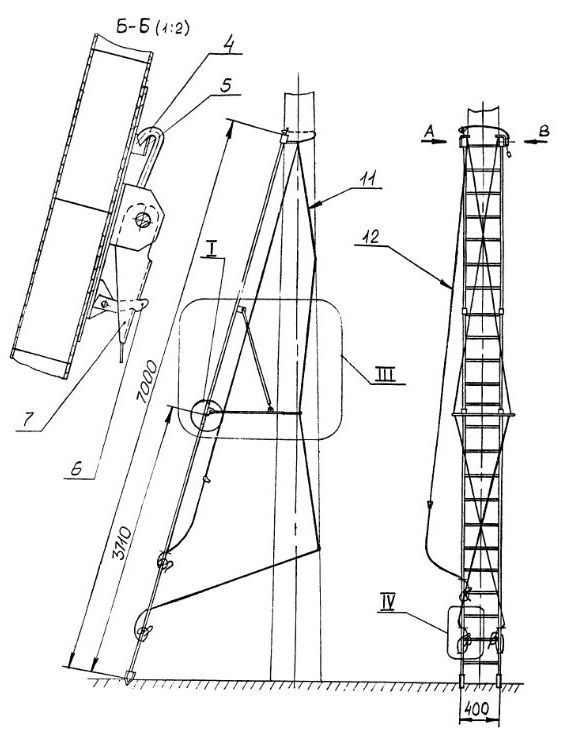

3.1.1 Освободить концы лестницы, вязанные ремнем поз. 1, вид А рис. 1 и разложить лестницу.
3.1.2 При помощи зажимов поз. 2, расположенных на кронштейнах поз. 3 место 1 соединить лестницы с 2-х сторон, таким образом, чтобы крючок поз. 4 сечение Б-Б захватил за скобу поз. 5 кронштейна. Зафиксировать захват поз. 6 сечение Б-Б во флажке поз. 7.
3.1.3 Тягу поз. 8 место III установить в пазы защелки поз. 9 место II зажать гайкой поз. 10 до упора

4 МОНТАЖ И ДЕМОНТАЖ
4.1 Собранное устройство привести в вертикальное рабочее положение. Развернуть канаты поз. 11 и страховочный шнур поз. 12.
4.1.1 Произвести подъем лестницы к опоре бригадной из трех человек. Два рабочих поднимают лестницу к опоре при помощи канатов поз. 11, третий удерживает лестницу при помощи страховочного шнура поз. 12.

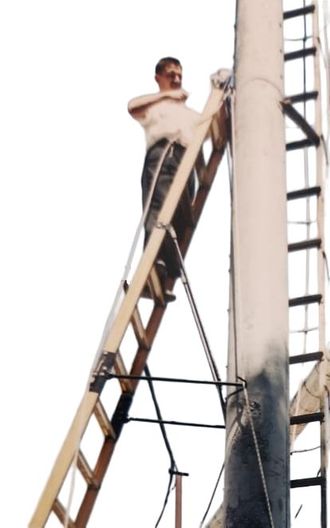

4.1.2 Лестницу установить под углом 75° к опоре, зафиксировать с двух сторон канатами поз. 11, путем обхвата опоры, как показано на рис. 1 и узлами, показанными на выносном элементе IV.

4.1.3 Верхнюю часть лестницы не обходимо жестко зафиксировать за опору стальным тросом поз. 14 и закрепить в захвате поз. 13 вид В.
4.1.4 Подъем осуществляет рабочий с использованием системы страховки, карабином зажима кулачкового «Капля», к поясу работающего, при этом шнур страховочный поз. 12 должен быть привязан к лестнице. После
проведенных операций, лестница готова к дальнейшей работе на контактной сети.
Демонтаж осуществлять в обратной последовательности:
– снять лестницу с опоры, свернуть канаты и шнуры в бухту;
– отжать гайку поз. 10 освободить тягу поз. 8;
– расфиксировать зажимы поз. 2;
– сложить лестницу, концы лестницы обвязать ремнем поз. 1.
