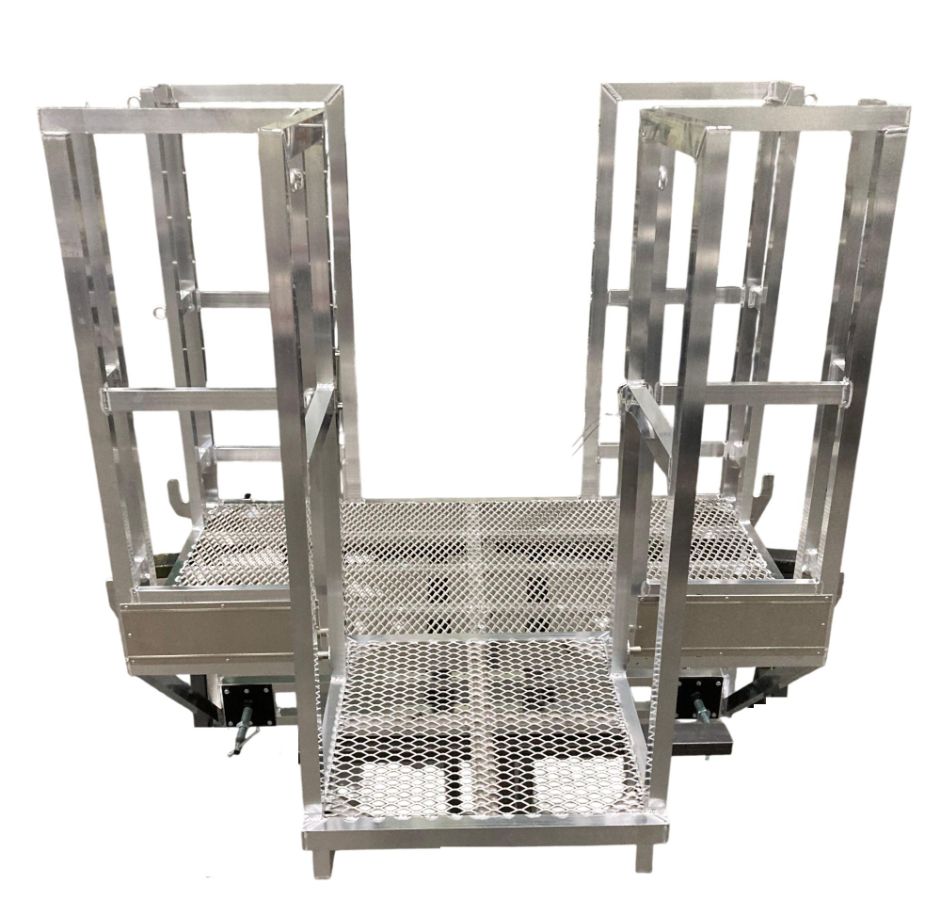

Площадка навесная для полувагонов ПНП

266000

Оформить заказ

Площадка навесная для полувагонов ПНП
• Незаменимы в местах постоянной погрузки и выгрузки полувагонов;

• Где не могут быть устроены стационарные эстакады, используют навесные площадки ПНП для обеспечения стропальщиков безопасным рабочим местом;

• Нахождение людей в полувагонах при перемещении груза не допускается;
• Навесная площадка для полувагонов может использоваться в комплекте с лестницами или без лестниц;

• Площадка оборудована откидным трапом или сходней для перехода на смежный полувагон;

• Рассчитана на работу не более двух человек;

• Площадка ПНП и лестницы изготовлены из алюминия;

• Пол площадки выполнен из алюминиевого рифленого листа или ПВЛ просечки

• Площадка имеет прижимные узлы для фиксации;

• Грузоподъёмность, кг - 200

• Размер площадки, мм: 1500 х 800

• Высота ограждения площадки, мм: 1100

• Производство ООО "СФЕРА"

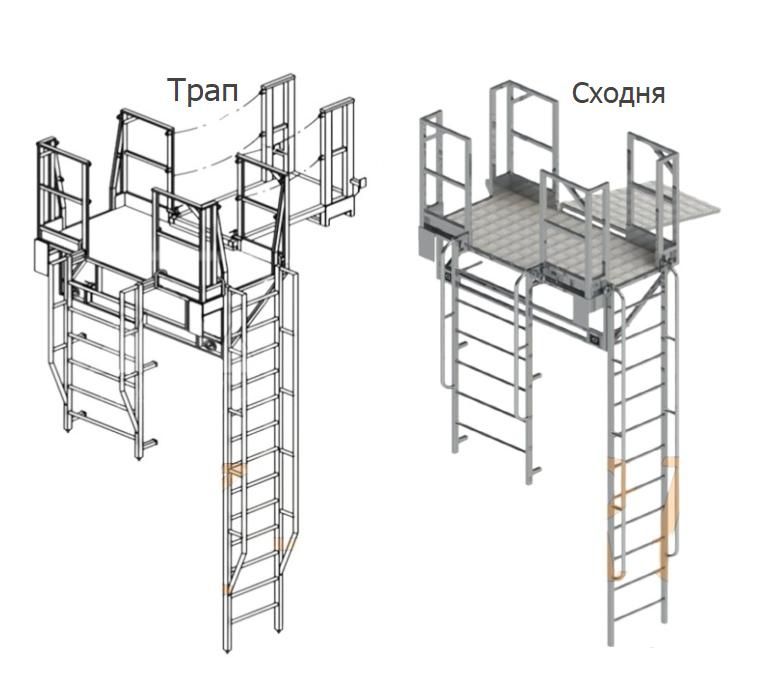

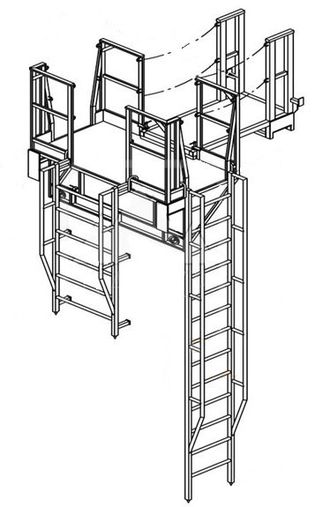

Вариант 1, с откидным трапом

Площадка навесная для полувагонов ПНП с откидным трапом

Размер площадки, мм - 1500 х 800

Размер откидного трапа, мм - 660 х 590

Ограждение площадки, мм - 1100

Лестница наружная с поручнями, мм - 4200 х 450 х 250

Лестница для спуска в полувагон, мм - 2000 х 450 х 250

Наименование
Площадка навесная для полувагонов с откидным трапом и лестницами
Площадка навесная для полувагонов с откидным трапом без лестниц
Площадка навесная для полувагонов с телескопическим трапом и лестницами
Площадка навесная для полувагонов с телескопическим трапом без лестниц

Габариты транспортные:

1 место: площадка, м³ – 1,5 х 1,5 х 1,9 = 4,19 (ограждения сделать съемными, габарит уменьшится)

2 место: лестница, м³ – 4,2 х 0,5 х 0,43 = 0,92

3 место: лестница, м³ – 2,0 х 0,5 х 0,43 = 0,44

4 Масса не более, кг – 105

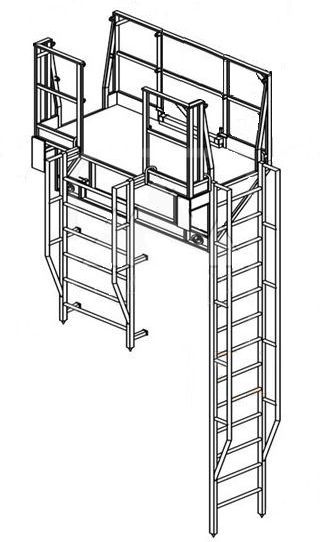

Вариант 2, со сходней

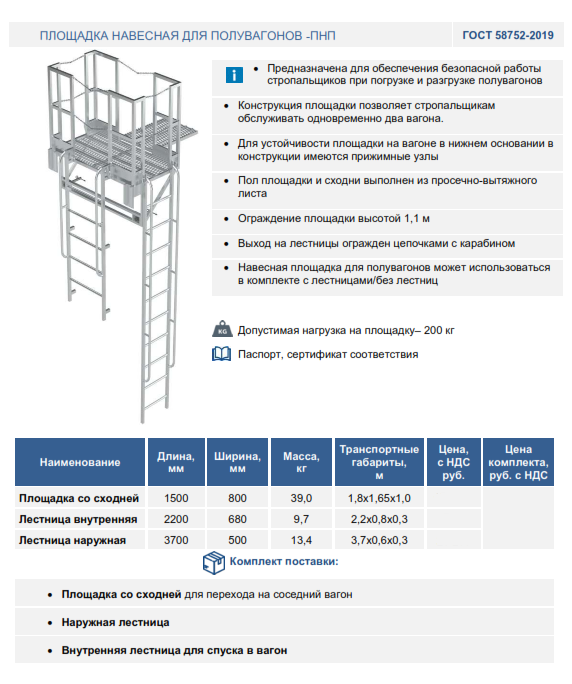

Площадка навесная для полувагонов ПНП со сходней

Размер площадки - 1500 х 800 мм

Размер сходни - 830 х 590 мм

Ограждение площадки - 1100 мм

Лестница наружная с поручнями - 3700 х 600 х 300 мм

Лестница для спуска в полувагон - 2200 х 800 х 300 мм

- Настил площадки и сходни выполнен из алюминиевого просечно-вытяжного листа.
- Предназначена для обеспечения безопасной работы стропальщиков при погрузке и разгрузке полувагонов.
- Конструкция Площадки позволяет стропальщикам обрабатывать одновременно два вагона.
- Для устойчивости площадки на вагоне в нижнем основании в конструкции имеются прижимные узлы.
- Навесная площадка для полувагонов может использоваться в комплекте с лестницами/без лестниц.
- Площадка, откидной трап для перехода на второй вагон и лестницы изготовлены из алюминия.

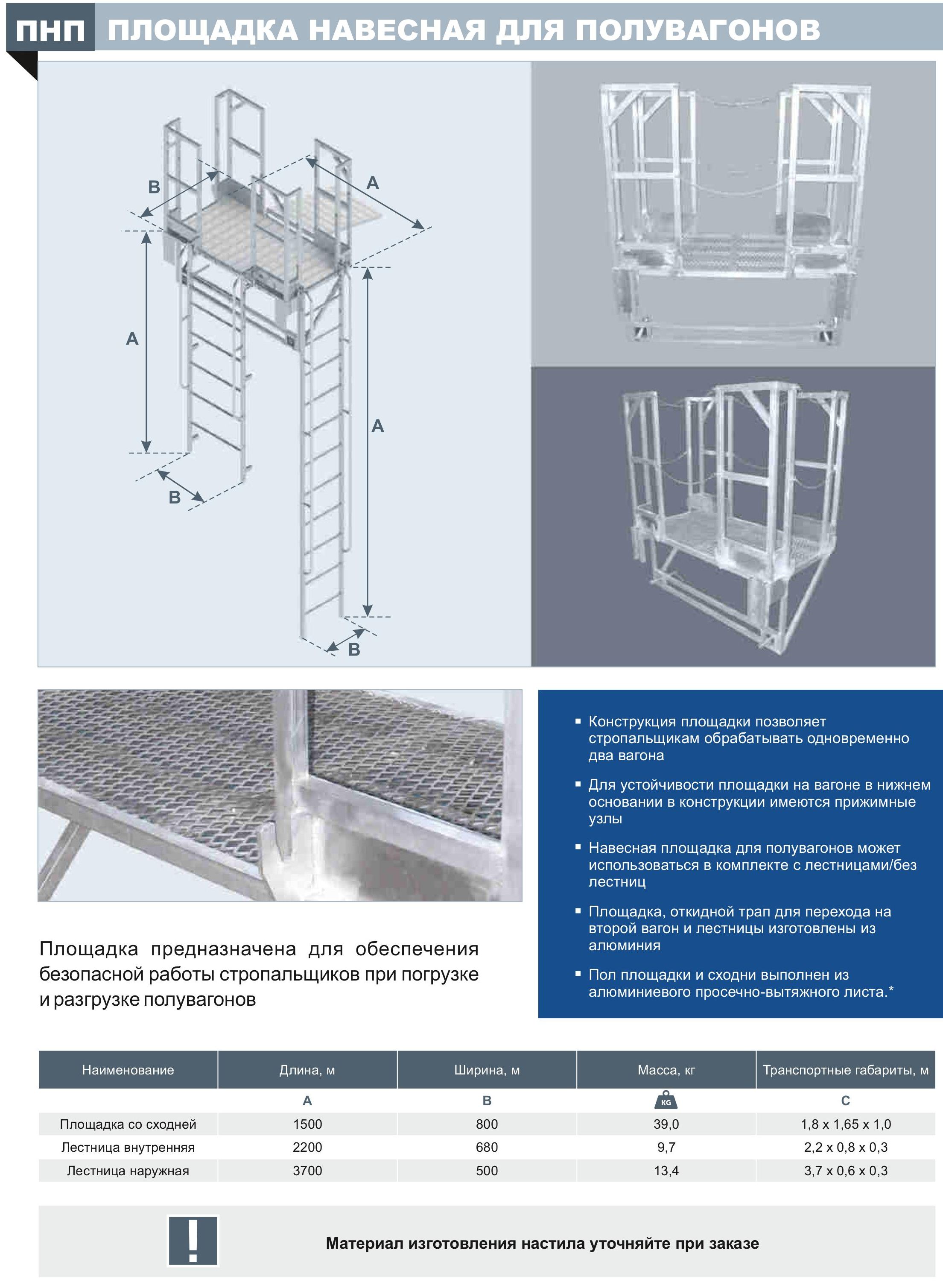

Наименование	Длина	Ширина	Масса	Транспортные габариты
Площадка ПНП со сходней	1500	800	39	1,8 x 1,7 x 1,0 (3,0 м³)
Лестница для ПНП внутренняя	2200	680	9,7	2,2 x 0,8 x 0,3 (0,55 м³)
Лестница для ПНП наружная	3700	500	13,4	3,7 x 0,6 x 0,3 (0,7 м³)

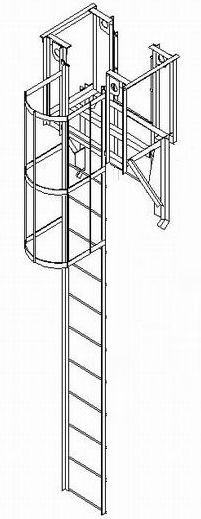

Вариант 3, проходная

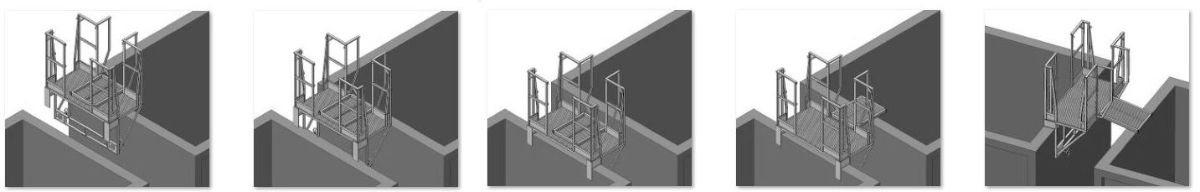

Площадка навесная для полувагонов ПНП Площадка на полувагон ПНП

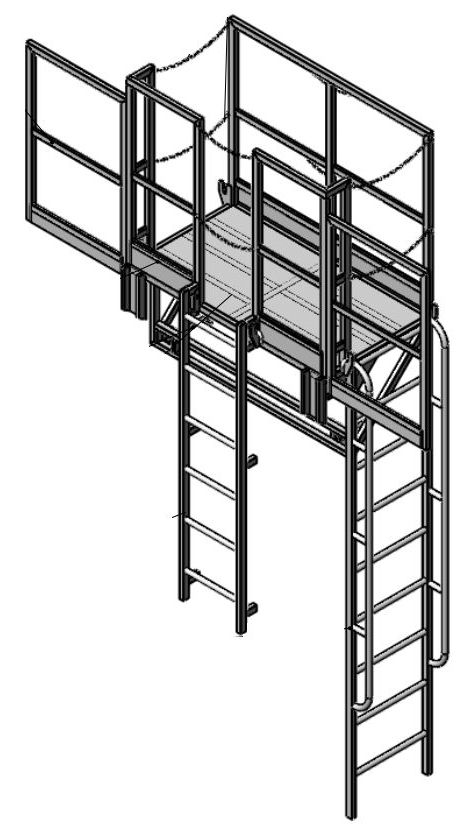

Вариант 4, без прохода

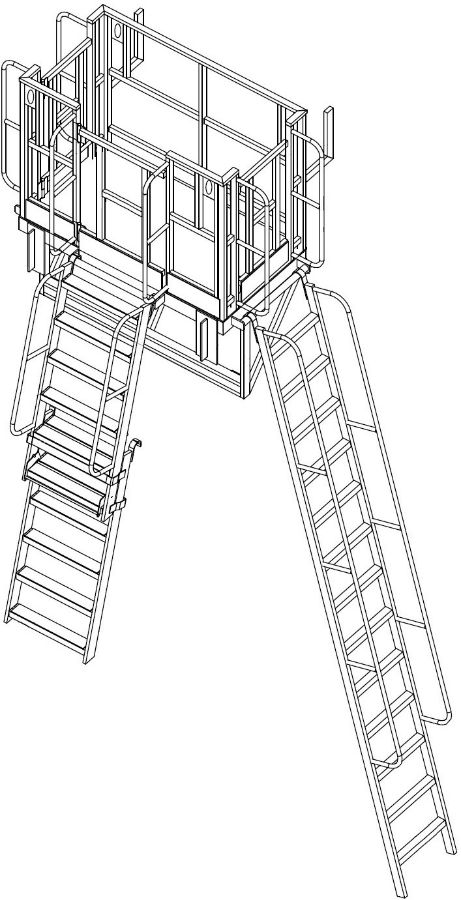

Площадка навесная для полувагонов ПНП

ПЛОЩАДКА НАВЕСНАЯ ПНП ПО РАЗМЕРАМ ЗАКАЗЧИКА

Площадка навесная для полувагонов ПНП

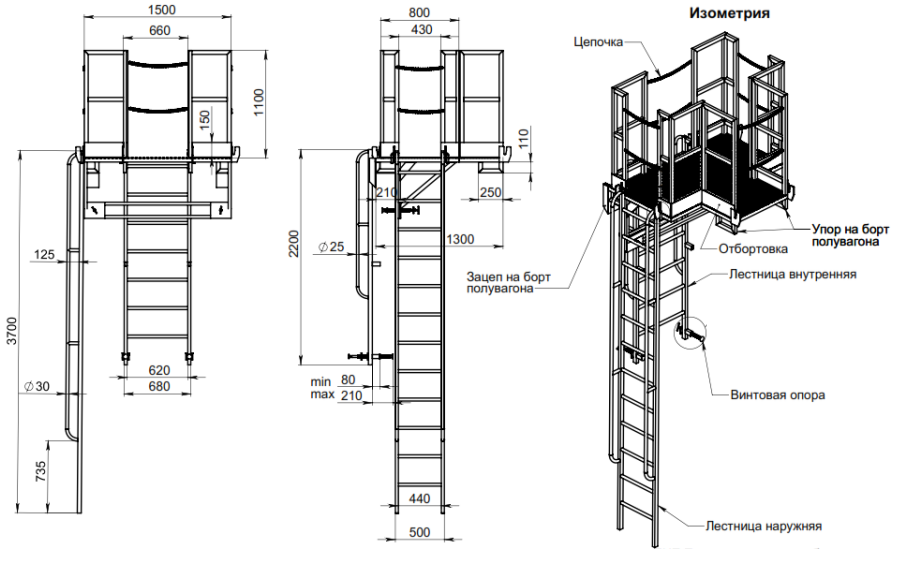

ПНП - навешиваемые на полувагоны площадки предназначенные для организации доступа и безопасной работы персонала (стропальщиков) при погрузке и разгрузке полувагонов. Конструкция площадки обеспечивает доступ к двум смежным полувагонам.

Для надежной установки площадок на рабочем месте, предусмотрены узлы фиксации к вагону.

Навесная площадка для полувагонов может комплектоваться двумя навешиваемыми на нее лестницами с поручнями (наружная и внутренняя). Площадка и откидной трап-сходня для доступа ко второму вагону, а также лестницы, изготовлены из алюминиевого сплава, который значительно снижает вес конструкции без потери прочности и продлевает срок службы, так как не подвержен коррозии. Пол площадки и трапа-сходни выполнен из алюминиевого, с рифлением против скольжения «квинтет», листа. По запросу заказчика настил у площадки и трапа может быть выполнен из просечно-вытяжного листа, что особо актуально в северных широтах при использовании площадок в зимнее время. Пол из просечки обеспечивает защиту от образования наледи и снежных бугров.

Площадка ПНП вмещает не более двух человек, жёстко крепится к борту полувагона, имеет быстроослабляемые крепёжные элементы, ограждения, место для входа - выхода на площадку и с неё с фиксируемым ограждением, имеет навесные (приставные) фиксируемые лестницы для подъёма на площадку с земли и из полувагона.
