Люлька-площадка навешиваемая на полувагон боковая ПНПБ

ПК-Сервис / СФЕРА

Оформить заказ

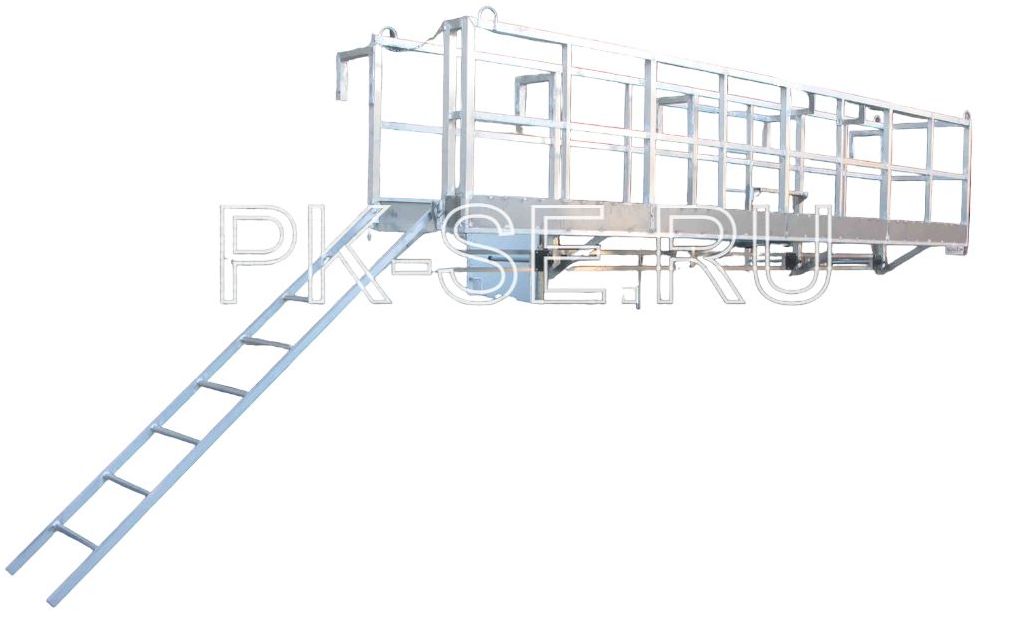

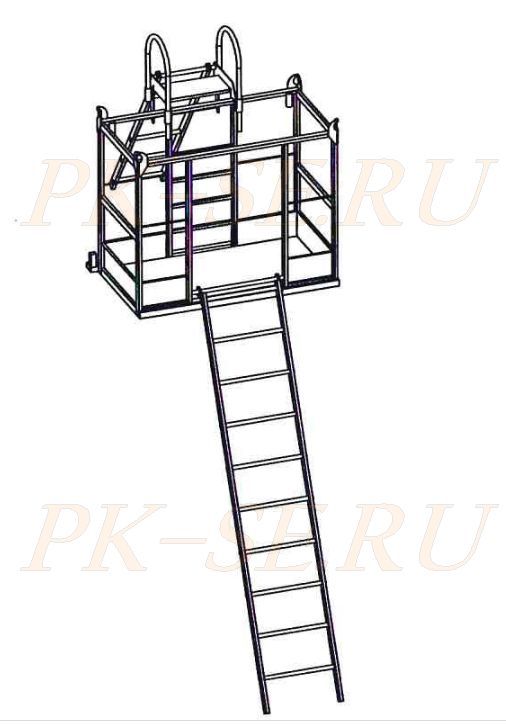

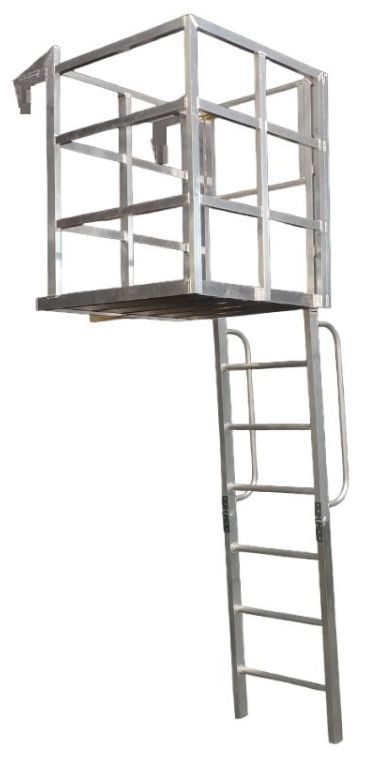

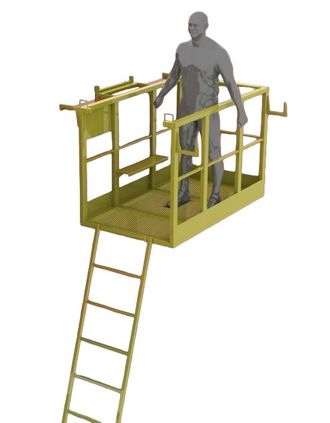

Люлька Площадка на полувагон ПНПБ

• Лестницы имеют складную конструкцию и убираются в люльку для хранения и транспортировки.

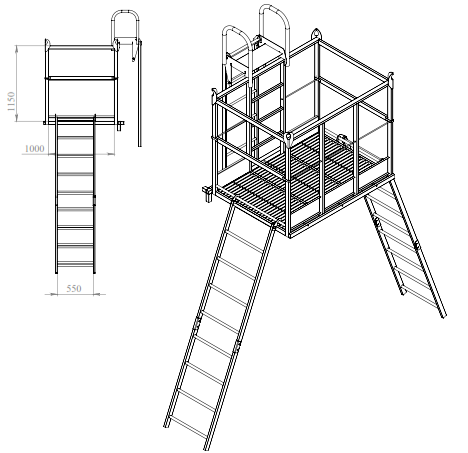

• Габариты транспортные ПНПБ со съемным крюком ДхШхВ 1550 х 1200 х 1320 мм

• Габариты в рабочем состоянии, ШхГхВ - 2500 х 1700 х 4000 мм

• Размер площадки - 1500 х 1000 мм

• Высота ограждения площадки - 1150 мм

• Ширина лестницы в вагон - 450 мм
• Длина лестницы в вагон - 1600 мм
• Ширина основной лестницы - 600 мм
• Длина основной лестницы - 2500 мм (складная)

• Вес комплекта, не более - 130 кг

• Марка стали - Ст3

• Площадка выполнена из листа ПВЛ, при желании может быть изменена на сплошной лист.
• Грузоподъемность 360 кг (значение нормативной поверхностной нагрузки 360 кгс/м2)

ИЗГОТОВИМ ПО ВАШИ РАЗМЕРАМ

Производство ООО "СФЕРА"

Преимущества наших площадок ПНПБ:

1. СЪЕМНЫЙ КРЮК

для удобства транспортировки, крюк для навешивания площадки на полувагон, съемный, на болтовом соединении. Это существенно уменьшает стоимость транспортировки и упаковки изделия.

2. ВЫДВИЖНОЙ УПОР

регулируемый выдвижной упор к борту полувагона. Находится в основании площадки, со стороны прилегания площадки к борту. Изменяя длину упоров, вы можете выровнять площадку относительно горизонта.

3. ПЕТЛИ-ПРОУШИНЫ

для подъема площадки при помощи ГПМ.

ДОПОЛНИТЕЛЬНО:

1. ЛЕСТНИЦА ВНЕШНЯЯ С ИЗМЕНЯЕМОЙ ВЫСОТОЙ

регулировка длины внешней лестницы для правильной установки в различных условиях. Регулировка за счет удлинителей стоек. Данная опция заказывается дополнительно.

2. ЛЕСТНИЦА В ПОЛУВАГОН с П-образным упором

3. ПОДХВАТЫ

для перемещения и навешивания площадки с помощью погрузчика.

4. ИЗГОТОВЛЕНИЕ ИЗ СПЛАВОВ АЛЮМИНИЯ

5. ИЗГОТОВЛЕНИЕ ПО РАЗМЕРАМ ЗАКАЗЧИКА

Люлька площадка навешиваемая для обслуживания полувагонов ПНПБ

• Список подходящих полувагонов:
- модель 12-119 - модель 12-127 - модель 12-132
- модель 12-141 - модель 12-282 - модель 12-282м
- модель 12-295 - модель 12-1505 - модель 12-1592
- модель 12-П153 - модель 22-466

• Площадка боковая на полувагон ПНПБ в комплекте с двумя лестницами

Нормы проектирования:

ГОСТ Р 58752-2019 Средства подмащивания. Общие технические условия.

ГОСТ Р 58758-2019 Площадки и лестницы для строительно-монтажных работ.

Срок службы – 5 лет. Гарантийный срок эксплуатации – 12 месяцев.

Проведены испытания статической нагрузкой 480 кгс.

Уточняйте стоимость !

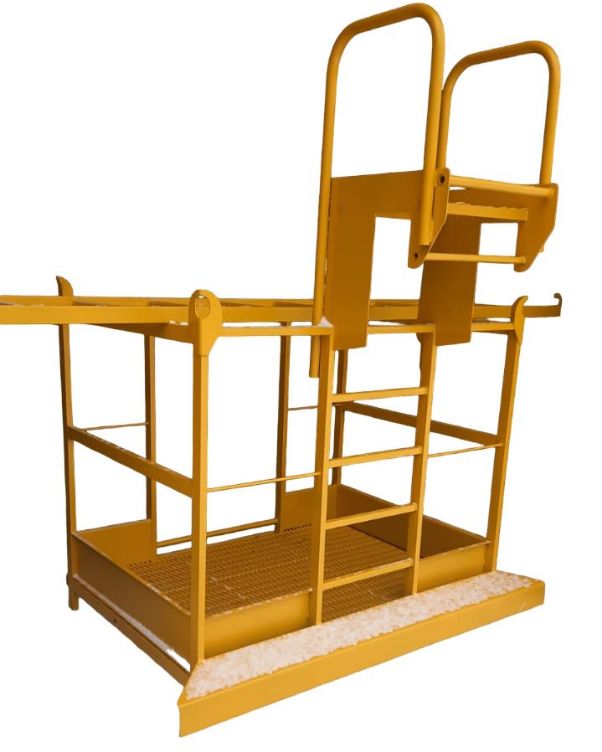

Площадка на полувагон ПНПБ с выдвижными упорами и лестницами.

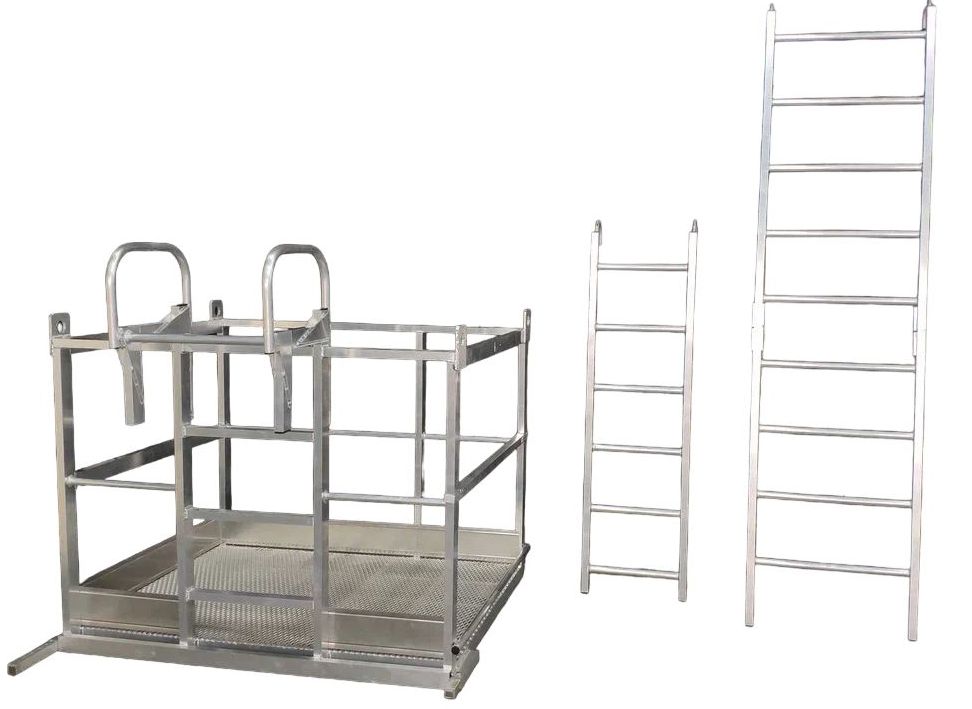

Площадка ПНПБ с выдвижными упорами, в комплекте с лестницами.
