Подъемник ТЕМП-Н 6,7
Подъемник телескопический монтажный ТЕМП

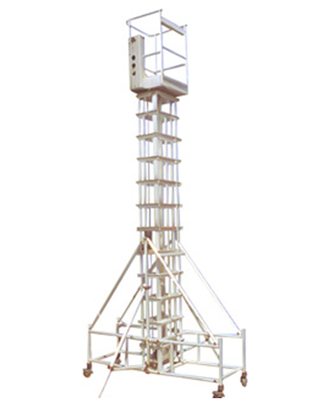

Подъемник телескопический ТЕМП-Н 6,7
Производство "ООО СФЕРА"
Ручной, предназначен для подъема одного рабочего с инструментом и монтажными материалами на высоту до 6,7 м для выполнения монтажных работ в промышленных зданиях на высоте до 8,7 м
Грузоподъемность, кг - 150
Максимальная высота от пола до рабочей площадки, м 6,7
Минимальная высота от пола до рабочей площадки, м 3,9
Усилие на рукоятке лебедки, кН (кгс) 0,1 (10)
Скорость подъема и опускания рабочей площадки, м/мин 5
Размер рабочей площадки, мм:
- внутренние 650 х 690
- внешние 690 х 720
Габаритные размеры в рабочем положении при подъеме рабочей площадки на полную высоту, мм, не более:
- длина 2200
- ширина 2500
- высота 7700
Габаритные размеры при минимальной высоте рабочей площадки, мм:
- длина 2200
- ширина 800
- высота 4700
Масса, кг, не более 125
Уточняйте стоимость !
Наименование |
Розница |
ОПТ |
Подъемник телескопический ТЕМП-Н |
|
|
Подъемник телескопический ТЕМП-Н8 |
|
|
Подъемник телескопический ТЕМП-Н10 |
|
|
Подъемник телескопический ТЕМП-Н12 |
|
Подъемник телескопический ТЕМП-Н (6,7)
Минимальная высота площадки, мм – 3900
Максимальная высота площадки, мм – 6700
Транспортное положение ТЕМП-Н:
Ящик: 2,15х0,3х0,3=0,2 м3, вес 50 кг
Ферма: 3,6х0,6х0,3=0,65 м3, вес 70 кг
Корзина: 1,0х0,7х0,7=0,49 м3, вес 15 кг
Шасси: 1,95х1,75х0,08=0,28 м3, вес 20 кг
Итого: 1,62 м3, вес 155 кг
Лебедка, мешок: 0,5 х 0,35 х 0,12 = 0,02 м3, вес 5,2 кг

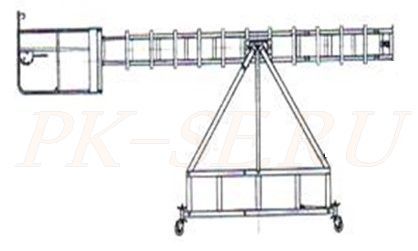

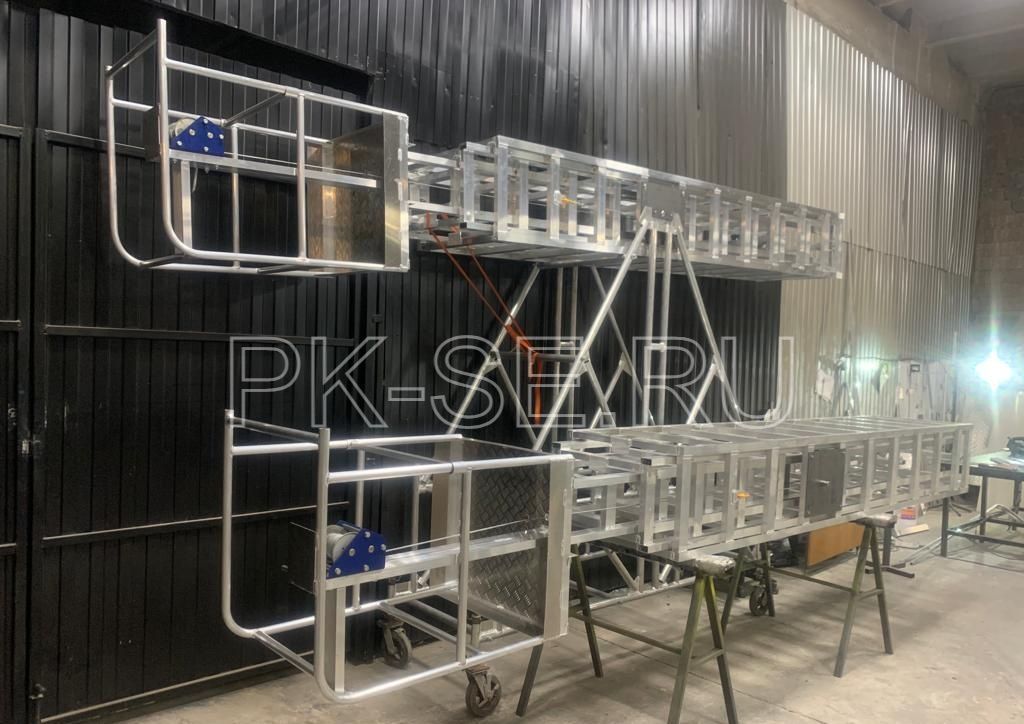

Габариты в горизонтальном положении ТЕМП-Н 6,7= 4,4 х 0,7 х 2,3
На рисунке подъемник показан в рабочем положении и тонкими линиями – в транспортном положении. Тележка 1 служит опорой подъемника и состоит из двух, соединенных поперечинами 24, 27, ферм 29, опирающихся на четыре ходовых колеса 30, аутригеров 28 и стоек 26. Вертикальная ось 35 ходового колеса 30 проходит внутри стойки 37, которая соединена со втулкой 38 и заканчивается снизу муфтой 39. Такое крепление колеса в стойке фермы позволяет выставлять тележку по отвесу 25 на неровностях пола. Неровности могут достигать 100 м.Подъемник ТЕМП (рис. 1) состоит из следующих основных узлов: тележки 1, секции неподвижной 2, секции подвижной 3, площадки рабочей 4, лебедки 6, троса 7.
Настройка производится муфтой 39. Кроме того, при перемещении подъемника колесо свободно поворачивается вокруг вертикальной оси. Горизонтальная ось 41 ходового колеса крепится в стопоре 42, шарнирно закрепленном на башмаке 40 вертикальной оси. В рабочем положении стопоры опускаются в нижнее положение. При этом колеса прижимаются к башмакам и надежно тормозятся. Для транспортирования необходимо поднять стопоры 42 до упора в башмаки и освободить тем самым колеса.
Стойки 26 крепятся к ферме 29 и имеют в верхней части гнезда для крепления цапф секции неподвижной 2. К средним звеньям стоек хомутами крепятся аутригеры 28, служащие для придания подъемнику большей устойчивости в поперечном направлении. Перемещением хомутов можно выставлять аутригеры на необходимом расстоянии от фермы тележки 29.
Поперечины 27 служат упором при установке секции неподвижной 2 в вертикальное положение. Фиксация секции производится эксцентриком 34, рукоятка 32 которого при повороте соскакивает с крючка 31. при этом пружина 33 заводит эксцентрик за упор секции неподвижной 2, а эксцентрик при дальнейшем повороте рукоятки 32 прижимает секцию неподвижную к поперечинам 27.
Поперечина 24 служит опорой для секции неподвижной 2 при переводе подъемника в транспортное положение.
Секция подвижная 3, к верхней части которой крепится рабочая площадка 4 с лебедкой 6, перемещается внутри секции неподвижной 2 на роликах 23 за счет лебедки 6. Трос от лебедки проходит в промежутках между секциями неподвижной 2 и подвижной 3 и крепится к секции неподвижной. Секция подвижная 3 блоками 14 опирается на трос 7. Блоки 14 смонтированы на рычаге 15, который к секции подвижной крепится шарнирно.
Между пластинами 15 закреплен упор 20, на который опирается кривошип 19 ловителя.
Ловитель представляет собой два соединенных шестернями 16 валика 21, имеющих на концах эксцентрики 17, расположенные с двух сторон уголка 18. Уголок 18 приварен внутри неподвижной секции 2. В случае обрыва троса под действием пружины кручения 22 валика 21 проворачиваются эксцентрики 17, зажимают полку уголка 18, и ловитель останавливает падение. Путь торможения не превышает 500 мм.
Рукоятка 5 лебедки крепится к вал-шестерне 8 через втулку 13 на резьбе. При вращении рукоятки 5 по часовой стрелке она наворачивается на втулку 13, зажимая фрикционные кольца 12 и храповик 11 и за счет сил трения поворачивается барабан 9. Собачка 10 не дает храповику вращаться в обратную сторону, а силы трения надежно удерживают площадку на любой высоте при подъеме и опускании. Для опускания площадки необходимо, не освобождая собачку 10, вращать рукоятку 5 против часовой стрелки. При этом уменьшается усилие зажатия фрикционных дисков 12 и храповика 11. Под действием груза барабан 9 начинает раскручиваться, освобождая трос, а вал-шестерня 8 со втулкой 13 при этом будут вворачиваться в рукоятку 5, зажимая фрикционные кольца 12 и храповик 11. с прекращением вращения рукоятки 5 прекратится опускание
площадки.
