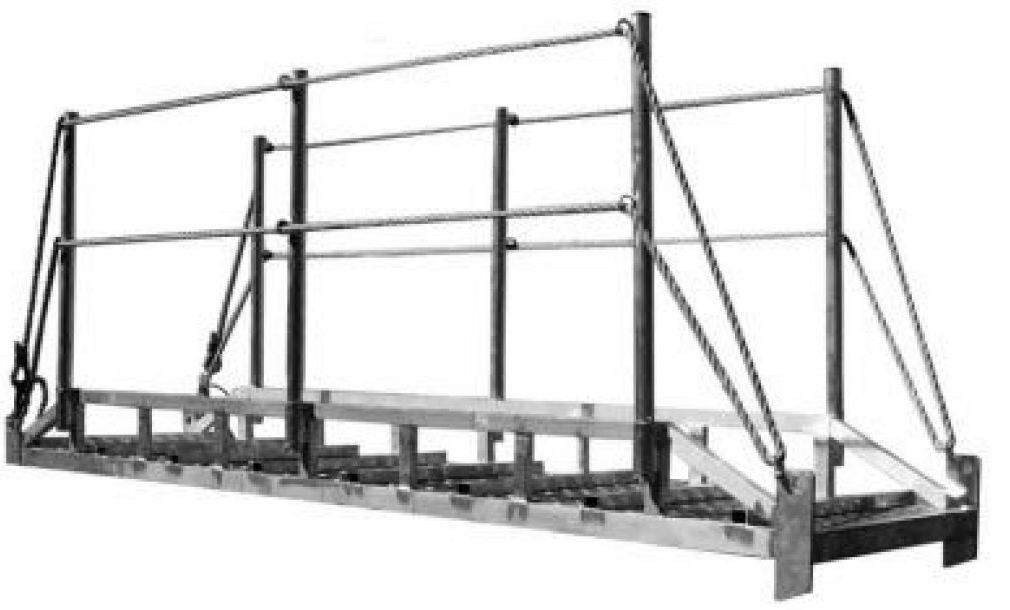

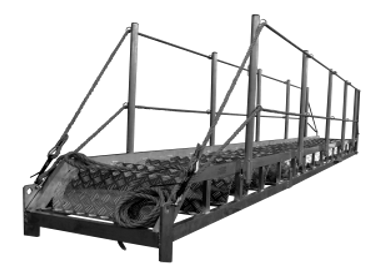

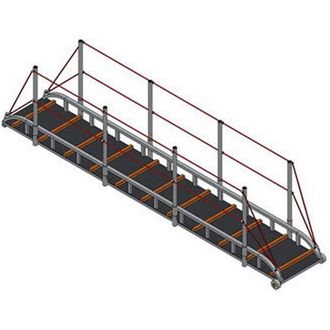

Трап-сходня алюминиевый ТСА
СУДОВЫЕ, ПРИЧАЛЬНЫЕ, БЕРЕГОВЫЕ ТРАПЫ
Трап-сходня соответствует:
ОСТ 5.2077-83 "Сходни судовые. "Тех условия"
ISO 7061: 1993 Судостроение. Береговые сходни из алюминия для морских судов.
Трап-сходня алюминиевая ТСА предназначен для прохода людей на суда, корабли, различные плавсредства, а также на иные конструкции, находящиеся на одном или в разных уровнях по вертикали.
Для удобства транспортировки трап-сходня может изготавливаться из двух или трех частей, при этом соединение тетив делается на фланцах и болтах. При эксплуатации необходимо контролировать надежность крепления.
Возможно изготовление сходен промежуточных типоразмеров.
Угол эксплуатации трапа-сходни не более 30º.
Для эксплуатации при угле 0 – 55 градусов изготовим трапы с эвольвентными ступенями.
Длина максимальная, м – 20
Длина минимальная, м – 2
Ширина, мм 600 или 1200
Высота леерного ограждения, мм – 1100
Нагрузка 400 кг/м2
К каждому трапу ТСА ПАСПОРТ и СЕРТИФИКАТ
Трапы-сходни обеспечивают безопасный подъём /спуск человека с судна на берег и обратно.
Длинные трапы-сходни могут изготавливаться из нескольких частей по согласованию с заказчиком.
Материал изготовления: алюминиевые сплавы.
Леерное ограждение выполнено из съемных алюминиевых стоек с верхним поручнем и промежуточной направляющей из троса – 16 мм.

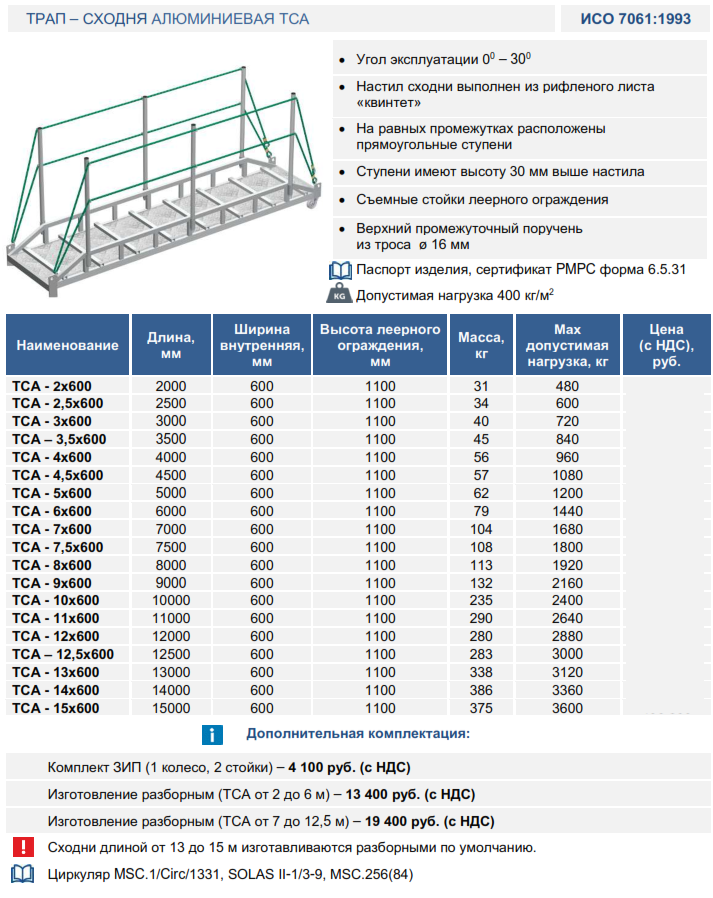

Трап-сходня алюминиевый ТСА
Наименование |
Длина, мм |
Ширина внутренняя, мм |
Высота ограждения, мм |
Масса, кг |
Max. нагрузка, кг |
Трап ТСА - 1,5х600 |
1500 |
600 |
1100 |
28 |
360 |
Трап ТСА - 2х600 |
2000 |
600 |
1100 |
31 |
480 |
Трап ТСА - 2,5х600 |
2500 |
600 |
1100 |
34 |
600 |
Трап ТСА - 3х600 |
3000 |
600 |
1100 |
40 |
720 |
Трап ТСА - 3,5х600 |
3500 |
600 |
1100 |
45 |
840 |
Трап ТСА - 4х600 |
4000 |
600 |
1100 |
54 |
960 |
Трап ТСА - 4,5х600 |
4500 |
600 |
1100 |
56 |
1080 |
Трап ТСА - 5х600 |
5000 |
600 |
1100 |
60 |
1200 |
Трап ТСА - 6х600 |
6000 |
600 |
1100 |
79 |
1440 |
Трап ТСА - 7х600 |
7000 |
600 |
1100 |
102 |
1680 |
Трап ТСА - 7,5х600 |
7500 |
600 |
1100 |
108 |
1800 |
Трап ТСА - 8х600 |
8000 |
600 |
1100 |
113 |
1920 |
Трап ТСА - 9х600 |
9000 |
600 |
1100 |
132 |
2160 |
Трап ТСА - 10х600 |
10000 |
600 |
1100 |
240 |
2400 |
Трап ТСА - 11х600 |
11000 |
600 |
1100 |
280 |
2640 |
Трап ТСА - 12х600 |
12000 |
600 |
1100 |
290 |
2880 |
Трап ТСА - 12,5х600 |
12500 |
600 |
1100 |
290 |
3000 |
Трап ТСА - 13х600 |
13000 |
600 |
1100 |
338 |
3120 |
Трап ТСА - 14х600 |
14000 |
600 |
1100 |
386 |
3360 |
Трап ТСА - 15х600 |
15000 |
600 |
1100 |
430 |
3600 |

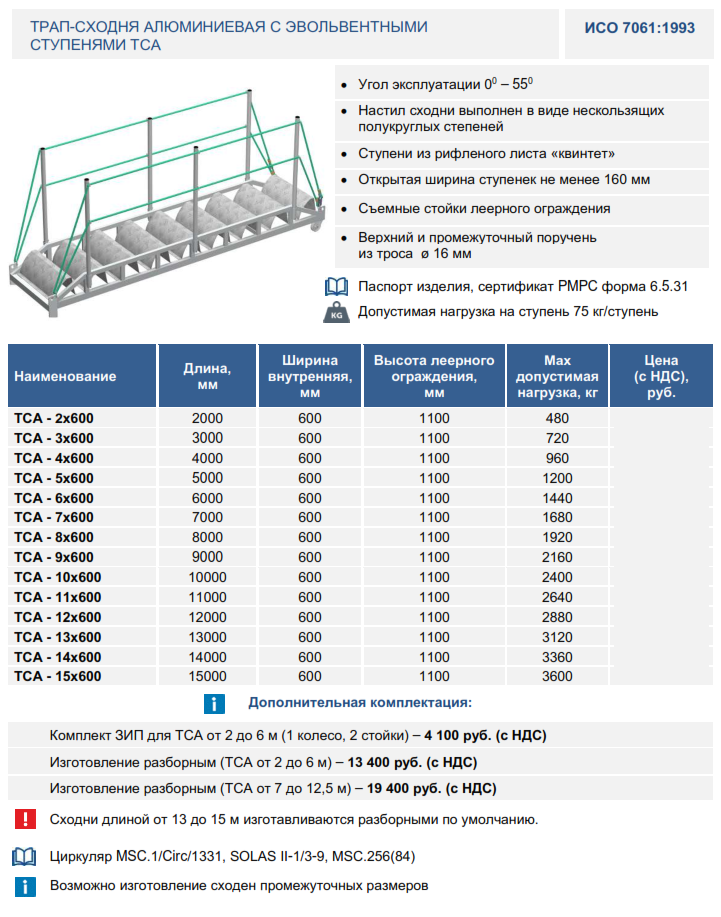

Трап-сходня алюминиевый ТСА с эвольвентными ступенями
Специальный конструктив ступеней позволяет применять трап-сходню при угле эксплуатации не более 55 градусов. Для эксплуатации при угле 0 – 55 градусов.
Длина максимальная, м – 15
Длина минимальная, м – 2
Ширина, мм 600
Высота ступени: 30 мм выше настила.
Высота леерного ограждения, мм – 1100
Верхний промежуточный поручень - 16 мм.
Допускаемая нагрузка:
- 4000 Н/м² (408 кгс/м²) – равномерно распределенная по марш трапа-сходни.
- 500 Н (50 кгс) - на метр длины поручня трапа-сходни.
Грузоподъёмность: 75 кг на ступень.
При заказе необходимо обязательно указывать угол эксплуатации.
Наименование |
Длина, мм |
Ширина внутренняя, мм |
Высота ограждения, мм |
Масса, кг |
Max. нагрузка, кг |
Трап ТСА - 2х600 с эвольвентными ступенями |
2000 |
600 |
1100 |
31 |
480 |
Трап ТСА - 3х600 с эвольвентными ступенями |
3000 |
600 |
1100 |
40 |
720 |
Трап ТСА - 4х600 с эвольвентными ступенями |
4000 |
600 |
1100 |
56 |
960 |
Трап ТСА - 5х600 с эвольвентными ступенями |
5000 |
600 |
1100 |
62 |
1200 |
Трап ТСА - 6х600 с эвольвентными ступенями |
6000 |
600 |
1100 |
79 |
1440 |
Трап ТСА - 7х600 с эвольвентными ступенями |
7000 |
600 |
1100 |
102 |
1680 |
Трап ТСА - 8х600 с эвольвентными ступенями |
8000 |
600 |
1100 |
113 |
1920 |
Трап ТСА - 9х600 с эвольвентными ступенями |
9000 |
600 |
1100 |
132 |
2160 |
Трап ТСА - 10х600 с эвольвентными ступенями |
10000 |
600 |
1100 |
240 |
2400 |
Трап ТСА - 11х600 с эвольвентными ступенями |
11000 |
600 |
1100 |
280 |
2640 |
Трап ТСА - 12х600 с эвольвентными ступенями |
12000 |
600 |
1100 |
290 |
2880 |
Трап ТСА - 13х600 с эвольвентными ступенями |
13000 |
600 |
1100 |
338 |
3120 |
Трап ТСА - 14х600 с эвольвентными ступенями |
14000 |
600 |
1100 |
386 |
3360 |
Трап ТСА - 15х600 с эвольвентными ступенями |
15000 |
600 |
1100 |
390 |
3600 |
Дополнительно:
- Трап ТСА с жесткими цельносварными перилами.
- Трап-сходня для прохода людей с ограниченными возможностями ТСА2 (ширина 900 - 2000 мм).
- Страховочная сетка.
- Изготовим сходни по размерам заказчика.
- Изготовим Трап-сходню алюминиевую ТСА для низких температут до - 50 градусов.
- Изготовим Трап-сходню алюминиевую ТСА с эвольвентными ступенями для низких температут до - 50.
- Для предотвращения скольжения:
- настил трапа из просечно-вытяжного листа (ПВЛ)
- резиновое покрытие настила трапа ТСА
Трап - сходня ТСА 2х600 | |
Трап - сходня ТСА 2,5х600 | |
Трап - сходня ТСА 3х600 | |
Трап - сходня ТСА 3,5х600 | |
Трап - сходня ТСА 4х600 | |
Трап - сходня ТСА 4,5х600 | |
Трап - сходня ТСА 5х600 | |
Трап - сходня ТСА 6х600 | |
Трап - сходня ТСА 7х600 | |
Трап - сходня ТСА 7,5х600 | |
Трап - сходня ТСА 8х600 | |
Трап - сходня ТСА 9х600 | |
Трап - сходня ТСА 10х600 | |
Трап - сходня ТСА 11х600 | |
Трап - сходня ТСА 12х600 | |
Трап - сходня ТСА 12,5х600 | |
Трап - сходня ТСА 13х600 | |
Трап - сходня ТСА 14х600 | |
Трап - сходня ТСА 15х600 | |
Трап - сходня алюминиевая ТСА 2х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 3х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 4х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 5х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 6х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 7х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 8х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 9х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 10х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 11х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 12х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 13х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 14х600 эвольвентные ступени | |
Трап - сходня алюминиевая ТСА 15х600 эвольвентные ступени | |
Комплект ЗИП для трапа-сходни (1 каток, 2 стойки) | |
Изготовление разборным (ТСА от 2 до 6 м) | |
Изготовление разборным (ТСА от 7 до 12,5 м) |
Уточнить стоимость и условия поставки, отправьте запрос на 2488805@list.ru тел. 8-800-250-12-27
