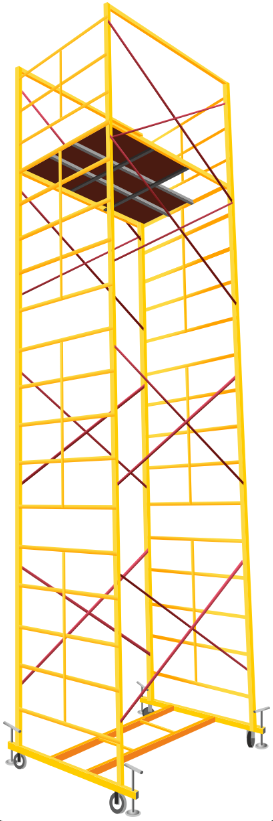

Вышка строительная передвижная ВСП-600 (площадка 3.0 х 1.0 или 1.4) высота до 22 м

ПК-Сервис

Подмости передвижные сборно-разборные применяемые в процессе производства строительно-монтажных работ при возведении, реконструкции и ремонте зданий и сооружений для размещения рабочих и материалов непосредственно в зоне производства работ.

Нормы изготовления :

ГоСТ 24258-88 «Средства подмащивания. Общие технические требования»

ГоСТ 9.402-80 «ЕСЗКС. Покрытие лакокрасочное. Подготовка металлических поверхностей перед окрашиванием» ГоСТ 12.3.002-75 «ССБТ. Процессы производственные. Общие требования безопасности»

Наименование	ВСП-600-1,0	ВСП-600-1,4
Длина площадки	3,0	3,0
Ширина площадки	1,0	1,4
Максимальная высота вышки	21,6	21,6
Максимальная высота площадки	20,3	20,3
Шаг перемещения настила	0,4	0,4
Число настилов, шт	2	3
Нормативная нагрузка, кг/м2	200	200
Высота секции	1,2	1,2

- Колеса большегрузные

- Допустимая нагрузка на настил 600 кг

Вышка ВСП 600-1.0

НАИМЕНОВАНИЕ	Высота вышки полная	Максимальная высота настила	Высота рабочей зоны	Общий вес кг	Объём вышки	Цена с НДС, руб
Вышка-тура 1,0х3,0х2,4 *	2,4	1,3	3,3	148	0,55	18315
Вышка-тура 1,0х3,0х3,6 *	3,6	2,5	4,5	189	0,66	21810
Вышка-тура 1,0х3,0х4,4 *	4,4	3,3	5,3	197	0,71	22860
Вышка-тура 1,0х3,0х5,6 *	5,6	4,5	6,5	225	0,81	25965
Вышка-тура 1,0х3,0х6,4	6,4	5,3	7,3	233	0,87	30195
Вышка-тура 1,0х3,0х7,6	7,6	6,5	8,5	261	0,98	33300
Вышка-тура 1,0х3,0х8,4	8,4	7,3	9,3	269	1,03	34350
Вышка-тура 1,0х3,0х9,6	9,6	8,5	10,5	297	1,13	37455
Вышка-тура 1,0х3,0х10,4	10,4	9,3	11,3	305	1,18	38505
Вышка-тура 1,0х3,0х11,6	11,6	10,5	12,5	333	1,28	41610
Вышка-тура 1,0х3,0х12,4	12,4	11,3	13,3	341	1,33	42660
Вышка-тура 1,0х3,0х13,6	13,6	12,5	14,5	369	1,44	45765
Вышка-тура 1,0х3,0х14,4	14,4	13,3	15,3	377	1,49	46815
Вышка-тура 1,0х3,0х15,6	15,6	14,5	16,5	405	1,59	49920
Вышка-тура 1,0х3,0х16,4	16,4	15,3	17,3	413	1,64	50970
Вышка-тура 1,0х3,0х17,6	17,6	16,5	18,5	441	1,75	54075
Вышка-тура 1,0х3,0х18,4	18,4	17,3	19,3	449	1,80	55125
Вышка-тура 1,0х3,0х19,6	19,6	18,5	20,5	477	1,90	58230
Вышка-тура 1,0х3,0х20,4	20,4	19,3	21,3	485	1,95	59280
Вышка-тура 1,0х3,0х21,6	21,6	20,5	22,5	513	2,05	62385

Вышка ВСП 600-1.4

НАИМЕНОВАНИЕ	Высота вышки полная	Макс. высота настила	Высота рабочей зоны	Общий вес кг	Объём вышки	Цена с НДС, руб
Вышка-тура 1,4х3,0х2,4 *	2,4	1,3	3,3	189	0,68	21645
Вышка-тура 1,4х3,0х3,6 *	3,6	2,5	4,5	241	0,82	25185
Вышка-тура 1,4х3,0х4,4 *	4,4	3,3	5,3	246	0,89	26865
Вышка-тура 1,4х3,0х5,6 *	5,6	4,5	6,5	280	1,02	30150
Вышка-тура 1,4х3,0х6,4 *	6,4	5,3	7,3	285	1,09	31830
Вышка-тура 1,4х3,0х7,6 *	7,6	6,5	8,5	320	1,22	35115
Вышка-тура 1,4х3,0х8,4	8,4	7,3	9,3	325	1,31	39975
Вышка-тура 1,4х3,0х9,6	9,6	8,5	10,5	359	1,44	43260
Вышка-тура 1,4х3,0х10,4	10,4	9,3	11,3	364	1,51	44940
Вышка-тура 1,4х3,0х11,6	11,6	10,5	12,5	399	1,64	48225
Вышка-тура 1,4х3,0х12,4	12,4	11,3	13,3	404	1,71	49905
Вышка-тура 1,4х3,0х13,6	13,6	12,5	14,5	438	1,85	53190
Вышка-тура 1,4х3,0х14,4	14,4	13,3	15,3	443	1,92	54870
Вышка-тура 1,4х3,0х15,6	15,6	14,5	16,5	477	2,05	58155
Вышка-тура 1,4х3,0х16,4	16,4	15,3	17,3	482	2,12	59835
Вышка-тура 1,4х3,0х17,6	17,6	16,5	18,5	517	2,26	63120
Вышка-тура 1,4х3,0х18,4	18,4	17,3	19,3	521	2,33	64800
Вышка-тура 1,4х3,0х19,6	19,6	18,5	20,5	556	2,46	68085
Вышка-тура 1,4х3,0х20,4	20,4	19,3	21,3	561	2,53	69765
Вышка-тура 1,4х3,0х21,6	21,6	20,5	22,5	595	2,66	73050

* вышки без стабилизаторов

Характеристика и основные технические данные: Передвижная сборно-разборная вышка-тура ВСП предназначена для производства монтажных, ремонтных и отделочных работ, как снаружи, так и внутри строений и размещения рабочих и материалов непосредственно в зоне работ. Вышка имеет два исполнения в зависимости от ширины рамы 1,0 м и 1,4 м.

Нормативная нагрузка , Па (кгс/кв.м) 200

Максимальная высота (подъема, установки), 20 м

Данные о материале несущих элементов

1 Рама отделочная (1386-3.12.000)

Материал: труба 30 х 30 х 1,5

труба 25 х 1,5 ГоСТ 10704-91 В-Ст3пс 5 ГоСТ 10705-80,

круг 14-В ГоСТ 2590-88 Ст3пс ГоСТ 535-88

лист 3мм Б-ПН-3 ГоСТ 19903-74

2 Рама отделочная 1,1 (1386-3.01.000)

Материал: труба 30 х 30 х 1,5

труба 25 х 1,5 ГоСТ 10704-91 В-Ст3пс 5 ГоСТ 10705-80,

круг 14-В ГоСТ 2590-88 Ст3пс ГоСТ 535-88
