Мостик переходной универсальный МПУ
Мостик переходной универсальный МПУ

Мостик переходной универсальный МПУ

ПК-Сервис

Мостик переходной универсальный МПУ

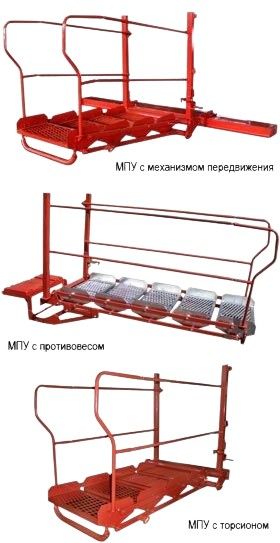

-Мостик переходной МП-1,8 (для наливных эстакад, с механизмом продольного перемещения)

-Мостик переходной МПУ-0,7/0,8-2-А (амортизатор пружинный)

-Мостик переходной МПУ-0,7/1-2-А (амортизатор пружинный)

-Мостик переходной МПУ-0,7/1,3-3-А (амортизатор пружинный)

-Мостик переходной МПУ-0,7/1,7-4-А (амортизатор пружинный)

-Мостик переходной МПУ-0,7/1,7-4-П (противовес)

-Мостик переходной МПУ-0,7/1,7-4-А (с торсионом)

-Мостик переходной МПУ-0,7/2,3-5-А (амортизатор пружинный)

-Мостик переходной МПУ-0,7/2,3-5-П (противовес)

-Мостик переходной МПУ-0,7/2,3-5-А (с торсионом)


Дополнительное оборудование к мостикам МПУ

- Механизм продольного перемещения МПП-1,41 с ограждением к мостику МПУ-0,7

- Механизм продольного перемещения МПП-1,61 с ограждением к мостику МПУ-0,7

- Механизм продольного перемещения МПП-2,51 с ограждением к мостику МПУ-0,7

- Механизм продольного перемещения МПП-021

- Защитное ограждение к МПУ




Таблица параметров

Скачать полное описание мостиков        Скачать полное описание продольного механизма


• Мостик переходной универсальный МПУ-0,7/1,3-3-А

• Мостик переходной универсальный МПУ-0,7/1,7-4-П

• Мостик переходной универсальный МПУ-0,7/1,7-4-А

• Мостик переходной универсальный МПУ-0,7/2,3-5-П

• Мостик переходной универсальный МПУ-0,7/2,3-5-А

• Механизм продольного перемещения для мостика МПП


Уточняйте стоимость ! ! !


Наименование изделия

Краткое обозначение

Цена с НДС

Мостик переходной
(для наливных эстакад, с механизмом продольного перемещения)

МП-1,8

102 931

Мостик переходной (универсальный, ступенчатый)

МПУ-0,7/0,8-2-А

(амортизатор пружин. типа)

90 275

МПУ-0,7/1,3-3-А

(амортизатор пруж. типа)

91 733

МПУ-0,7/1,7-4-П

(с противовесом)

103 698

МПУ-0,7/1,7-4-А

(торсионный)

103 698

МПУ-0,7/1,7-4-А

(амортизатор пружин. типа)

103 698

МПУ-0,7/2,3-5-П

(с противовесом)

115 586

МПУ-0,7/2,3-5-А

(торсионный)

115 586

МПУ-0,7/2,3-5-А

(амортизатор пружин. типа)

115 586

Механизм продольного перемещения МПП-1,4 с ограждением к мостику МПУ-0,7-А

МПП-1,4

107 993

Механизм продольного перемещения МПП-1,6 с ограждением к мостику переходному МПУ-0,7-А

МПП-1,6

113 393

Механизм продольного перемещения МПП-02

МПП-02

64 121

Защитное ограждение к МПУ

Защитное ограждение

-




Мостик переходной универсальный МПУ-0.7

Мостик переходной универсальный МПУ-0,7 предназначен для перехода людей со сливо-наливной железнодорожной эстакады на вагон-цистерну. Мостик переходной универсальный (МПУ) устанавливают на железнодорожных эстакадах, распределительных и перевалочных нефтебазах, нефтеперерабатывающих заводах и других объектах, связанных с транспортировкой нефтепродуктов и различных жидкостей. В соответствии с заказом потребителя изготовляются различные модификации мостика переходного универсального с изменением конструкции в зависимости от условий работы. По устойчивости к воздействию климатических факторов мостик переходной универсальный МПУ соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69. Установленная безотказная наработка МПУ не менее – 2800 циклов. Под циклом понимается поворот из исходного положения в рабочее и обратно, при условии работы всех его составных частей.

П – противовес А – амортизатор Средний срок службы – 10 лет



 Устройство и принцип работы

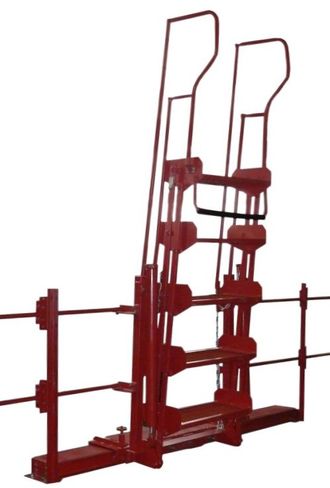

Общий вид МПУ

Мостик переходной универсальный МПУ-0,7 состоит из:


  •  механизма уравновешивающего (амортизатора или противовеса) - 1
  •  мостика - 2
  •  ограждения - 3

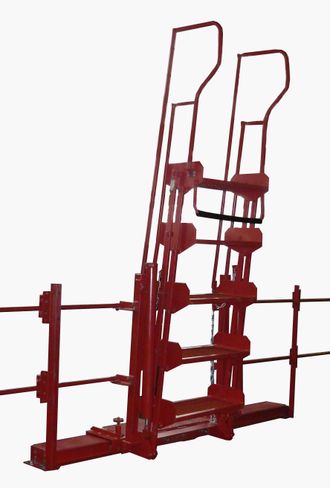

Конструкция мостика переходного универсального МПУ представляет собой параллелограммный механизм с шарнирно закреплёнными ступенями. Ступени располагаются горизонтально при любом положении мостика переходного МПУ. Конструкция мостика переходного универсального МПУ предусматривает его фиксацию в вертикальном (поднятом) положении. Безопасность доступа к горловине цистерны обеспечивается системой перил-ограждений.


Мостик МПУ может монтироваться как непосредственно на эстакаде, так и за ее габаритами на кронштейнах. При монтаже за габаритами эстакады необходимо установить кронштейны, конструкция которых определяется применительно к каждой эстакаде.




Технические характеристики МПУ





Уточнить стоимость и условия поставки, отправьте запрос на 2488805@list.ru тел 8-800-250-12-27
