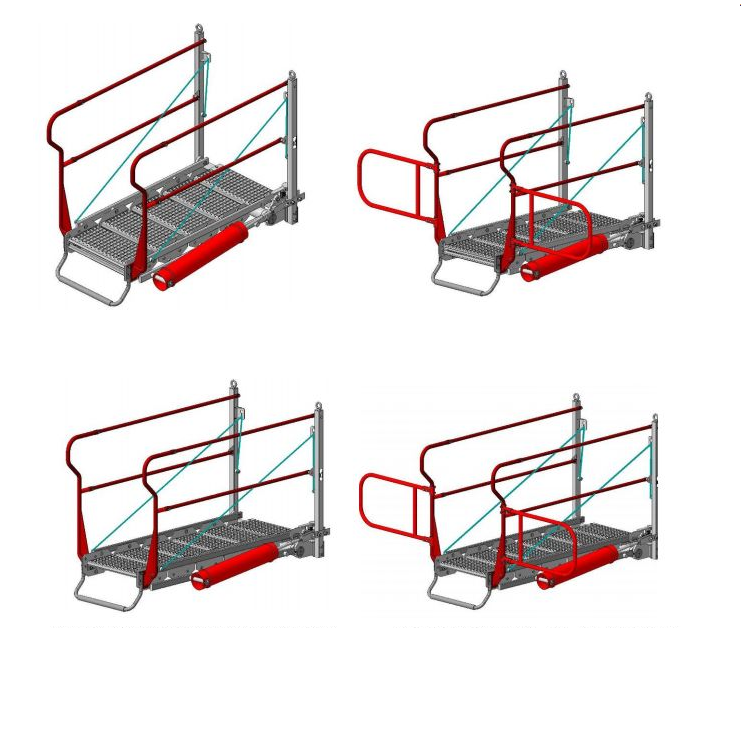

Варианты исполнений перекидных трапов
1.1 Мб, 21 октября в 17:06
Трап перекидной чертеж
3.3 Мб, 09 апреля в 22:41
Техническое описание трапы перекидные
1.4 Мб, 09 апреля в 22:39

Трап перекидной

ПК-Сервис

Оформить заказ

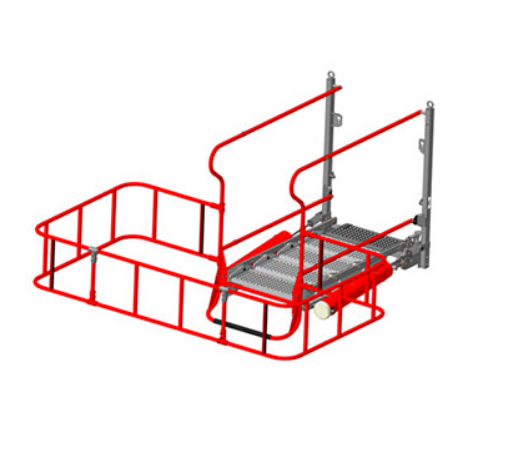

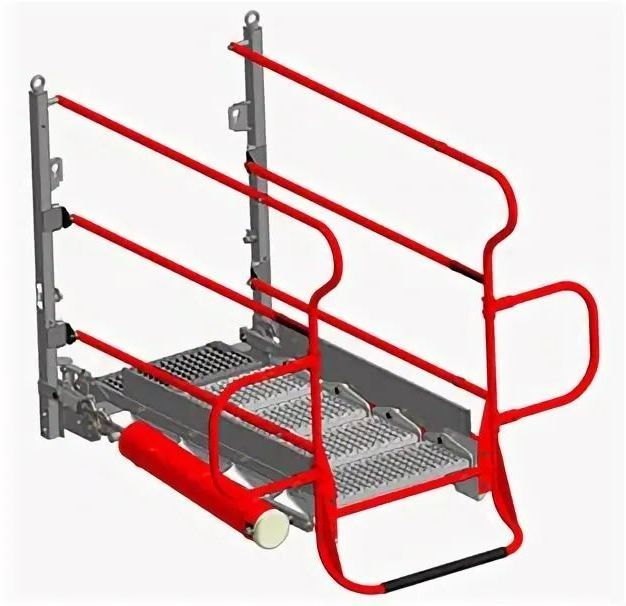

Трап перекидной предназначен для перехода оператора на поверхности обслуживаемых устройств с технологических эстакад.

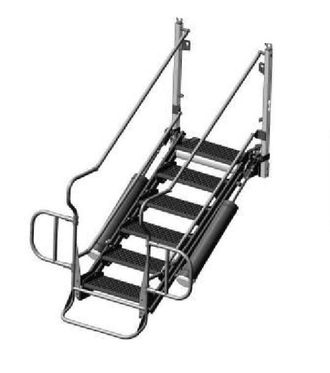

- Трап перекидной представляет собой конструкцию, состоящую из ступеней и параллелограммного механизма, благодаря которому ступени всегда остаются в горизонтальном положении.

- В качестве уравновешивающего механизма перекидного трапа служит амортизатор пружинного типа.

- Поручни безопасности (при их заказе) защищают оператора от падения.

Конструкция ступеней трапа предотвращает скольжение.

- Последняя (опорная) ступенька оборудована резиновым противоударным бампером для предотвращения искрообразования и повреждения цистерн.

- Трущиеся пары трапа, а так же узлы, соприкасающиеся с авто цистернами или железнодорожными вагон - цистернами изготовлены из материалов, предотвращающих искрообразование, для обеспечения работы трапа на опасных объектах, связанных с обращением и хранением взрывопожароопасных и токсичных веществ.

Уточняйте стоимость !

Трап перекидной объем поставки:

- сопроводительная документация, в том числе руководство по эксплуатации и обслуживанию.

- испытания и приемка оборудования на заводе изготовителе.
- изготовление предлагаемого оборудования.
- комплект ЗИП.

Наименование	Обозначение	Стоимость, руб
Трап перекидной	417.18.00.00.00
Трап перекидной	417.18.00.00.00-02
Трап перекидной	417.18.00.00.00-04
Трап перекидной	417.18.00.00.00-05
Трап перекидной	417.22.00.00.00
Трап перекидной	417.22.00.00.00-02
Трап перекидной	417.22.00.00.00-04
Трап перекидной	417.22.00.00.00-05
Трап перекидной	417.28.00.00.00
Трап перекидной	417.28.00.00.00-02
Тележка передвижная	417.22.20.00.00

трап перекидной

Гарантийный срок эксплуатации - 12 мес. с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Трап перекидной имеет сертификат соответствия №РОСС RU.АВ24.Н06536. В гаражном положении на эстакаде поручни трапа находятся в вертикальном положении и удерживаются защелкой, фиксатором гаражного положения.

Для приведения устройства в рабочее положение оператор нажимает на защелку, выполненную в виде педали и выводит трап из вертикального положения. При касании крайнего порожка о цистерну, оператор фиксирует рабочее положение трапа цепями. После фиксации оператор может передвигаться на цистерну. После окончания работ, для приведения изделия в гаражное положение, оператор подтягивает его за цепи и трап поднимается под усилием пружинного амортизатора и фиксируется защелкой. Трап перекидной обеспечивает ход из гаражного в рабочее положение до 125 градусов, с углом подъема 90 градусов в гаражном положении.

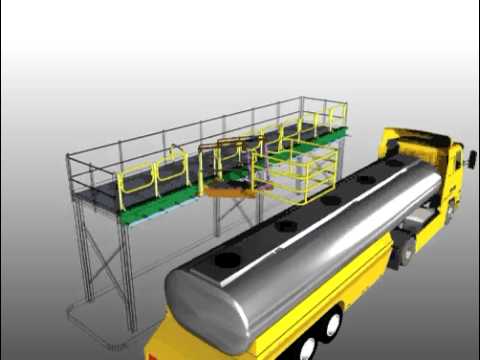

Паспорт на трап входящий в комплект поставки каждого изделия содержит инструкцию по монтажу и эксплуатации, чертежи общего вида с указанием габаритных и присоединительных размеров. Тележка служит для возможности перемещения трапа вдоль оси эстакады и обеспечивает диапазон до 5000 мм. (в зависимости от длины направляющей опоры металлоконструкции). Перемещение трапа с тележкой происходит за счет ручного усилия обслуживающего персонала. Усилие для перемещения не превышает 10кгс.

Примечание: Тележка может оснащаться фиксатором продольного перемещения трапа.

Трущиеся пары тележки изготовлены из материалов, предотвращающих искрообразование, для обеспечения работы тележки на опасных объектах, связанных с обращением и хранением взрывопожароопасных и токсичных веществ.
